MOSFET en mode appauvrissement : types, caractéristiques, polarisation et applications

Un MOSFET en mode d'épuisement est un type de MOSFET qui est déjà activé même lorsque vous n'appliquez aucune tension grille-source.Dans cet article, vous découvrirez ce qu'est un MOSFET en mode déplétion, comment fonctionne son canal intégré et comment les types de canal N et P réagissent à la tension de grille.Il explique également les symboles, les caractéristiques électriques, les méthodes de polarisation et comment ces dispositifs se comparent aux MOSFET et JFET en mode amélioration.Des applications courantes sont incluses afin que vous puissiez voir où les MOSFET en mode appauvrissement sont pratiquement utilisés.

Catalogue

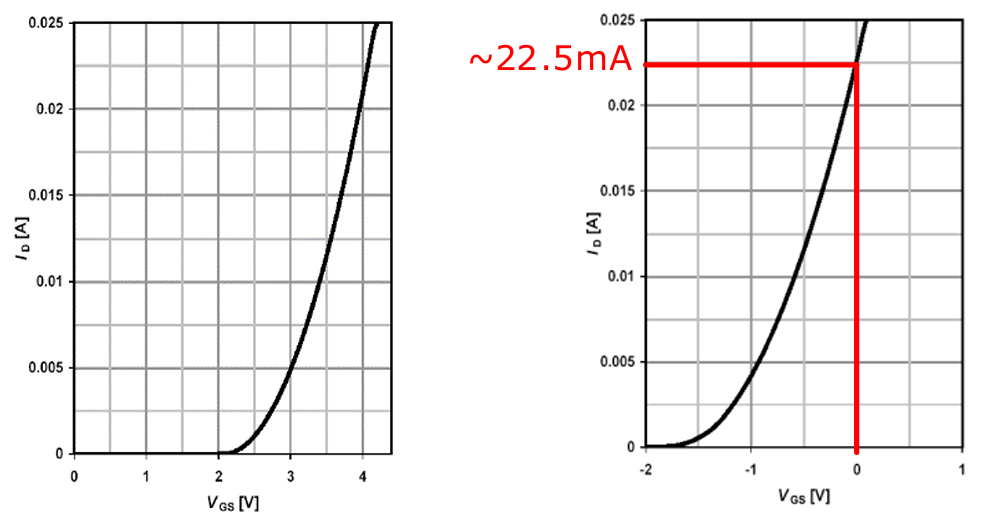

Figure 1. Courbe de transfert MOSFET en mode appauvrissement

Qu'est-ce qu'un MOSFET en mode appauvrissement ?

Un MOSFET en mode déplétion est un type de MOSFET qui conduit le courant même lorsqu'aucune tension grille-source n'est appliquée.Le terme mode d'épuisement signifie que l'appareil possède déjà un canal conducteur formé à l'intérieur par défaut.En raison de ce canal intégré, le MOSFET est normalement activé à VGS = 0 V. Le courant circule entre le drain et la source sans aucune polarisation de grille externe.Ce comportement différencie les MOSFET en mode appauvrissement des dispositifs en mode amélioration, qui restent désactivés jusqu'à ce que la tension de grille soit appliquée.

Symboles du MOSFET en mode appauvrissement

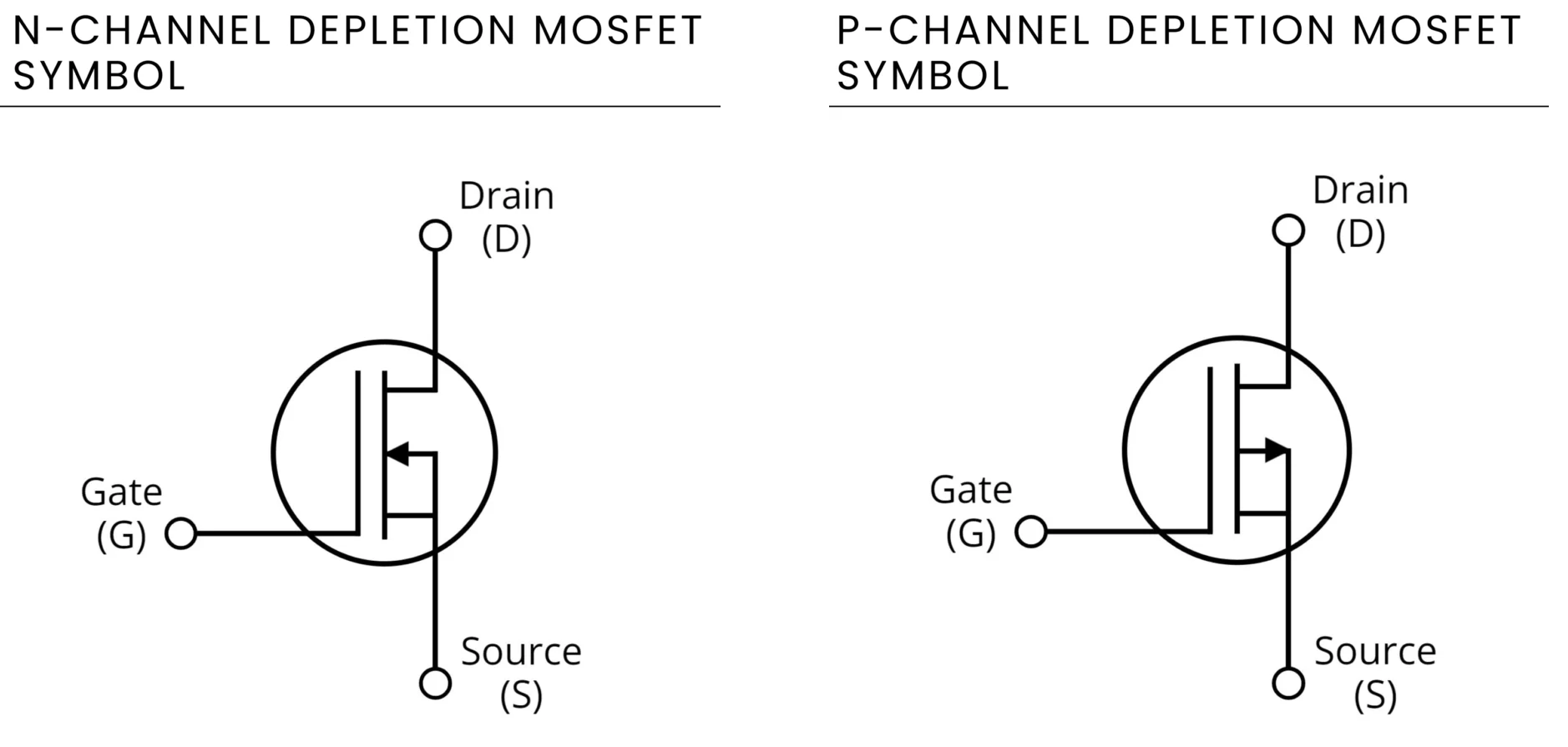

Figure 2. Symboles MOSFET en mode appauvrissement

Les symboles des MOSFET en mode déplétion indiquent visuellement que l'appareil est normalement allumé.Comme le montre la figure 2, les symboles de canal N et de canal P utilisent une ligne de canal pleine ou en pointillés entre les bornes de drain et de source.Cette ligne de canal représente le chemin de conduction préexistant à l'intérieur de l'appareil.La direction de la flèche distingue les MOSFET à canal N des MOSFET à appauvrissement du canal P.La borne de porte est isolée et placée à proximité du canal, montrant un contrôle capacitif sans contact électrique direct.

Types de MOSFET en mode appauvrissement

Les MOSFET en mode appauvrissement sont classés en fonction du type de porteurs de charge qui forment le canal de conduction.Les deux principaux types sont les MOSFET en mode à appauvrissement à canal N et les MOSFET en mode à appauvrissement à canal P.Chaque type a une structure similaire mais diffère par le comportement du flux de porteurs et du contrôle de tension.

MOSFET en mode appauvrissement canal N

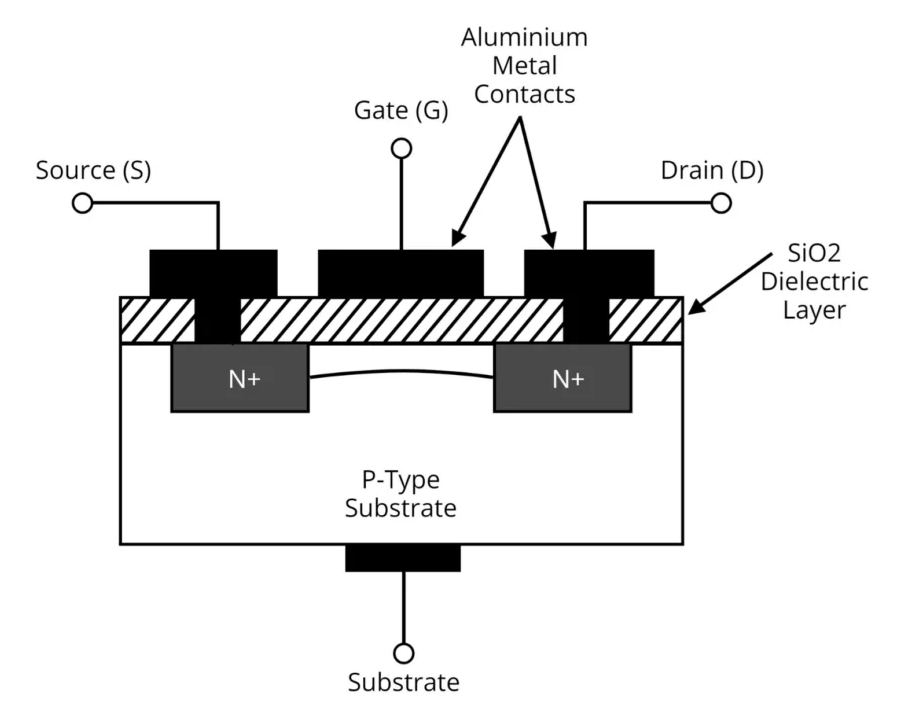

Figure 3. Structure MOSFET à appauvrissement du canal N

Un MOSFET en mode appauvrissement à canal N utilise des électrons comme principaux porteurs de charge pour la conduction.Comme le montre la figure 3, un canal conducteur de type N existe déjà entre le drain et la source à tension de grille nulle.Lorsque la tension grille-source est nulle, les électrons circulent librement dans ce canal.L'application d'une tension grille-source négative réduit le nombre d'électrons dans le canal et diminue le courant de drain.L'application d'une tension grille-source positive attire plus d'électrons, renforçant le canal et augmentant le flux de courant.Ce comportement contrôlé en tension permet un réglage en douceur de la conduction sans éteindre complètement l'appareil immédiatement.

MOSFET en mode appauvrissement du canal P

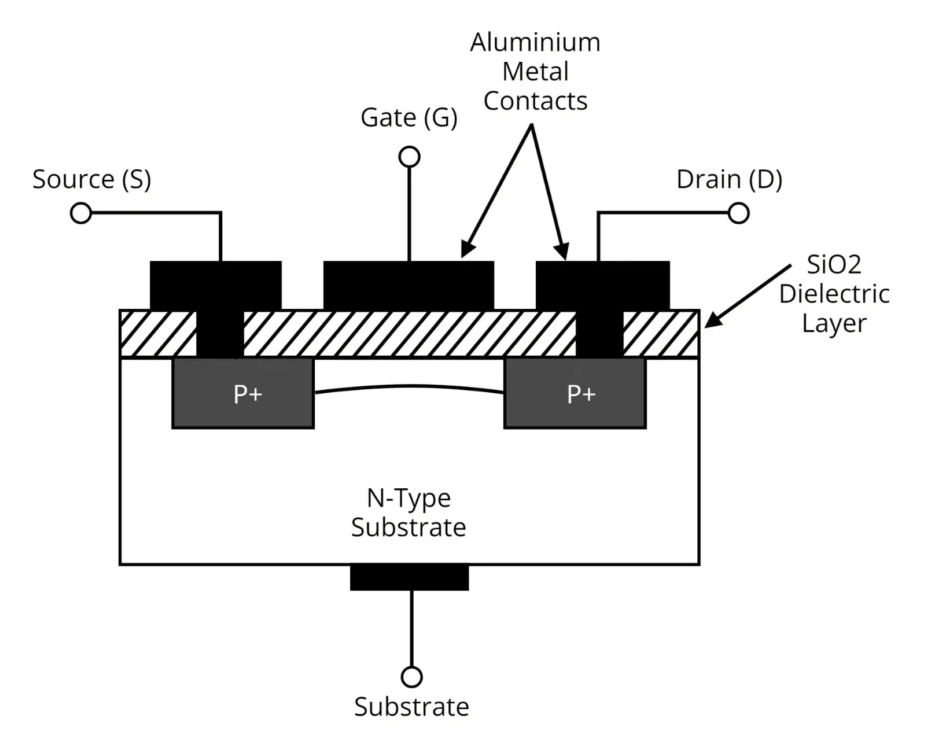

Figure 4. Structure MOSFET à appauvrissement du canal P

Un MOSFET en mode appauvrissement à canal P conduit en utilisant des trous comme porteurs de charge majoritaires.La figure 4 montre qu'un canal de type p existe entre le drain et la source même lorsque la tension grille-source est nulle.Dans cet état, des trous se déplacent dans le canal et permettent la circulation du courant.L'application d'une tension grille-source positive réduit la concentration de trous et affaiblit le canal.L'application d'une tension grille-source négative augmente la densité des trous, rendant le canal plus conducteur.Cette réponse en tension opposée à celle des dispositifs à canal N est une caractéristique clé des MOSFET en mode appauvrissement à canal P.

Caractéristiques électriques des MOSFET en mode appauvrissement

Les caractéristiques électriques des MOSFET en mode déplétion décrivent comment le courant de drain change avec les tensions grille-source et drain-source.Ces caractéristiques sont généralement représentées à l'aide de courbes de transfert et de courbes de caractéristiques de drain.Ils aident à expliquer le contrôle du courant, le comportement de coupure et les régions de saturation sans recourir à des méthodes de polarisation de circuit.

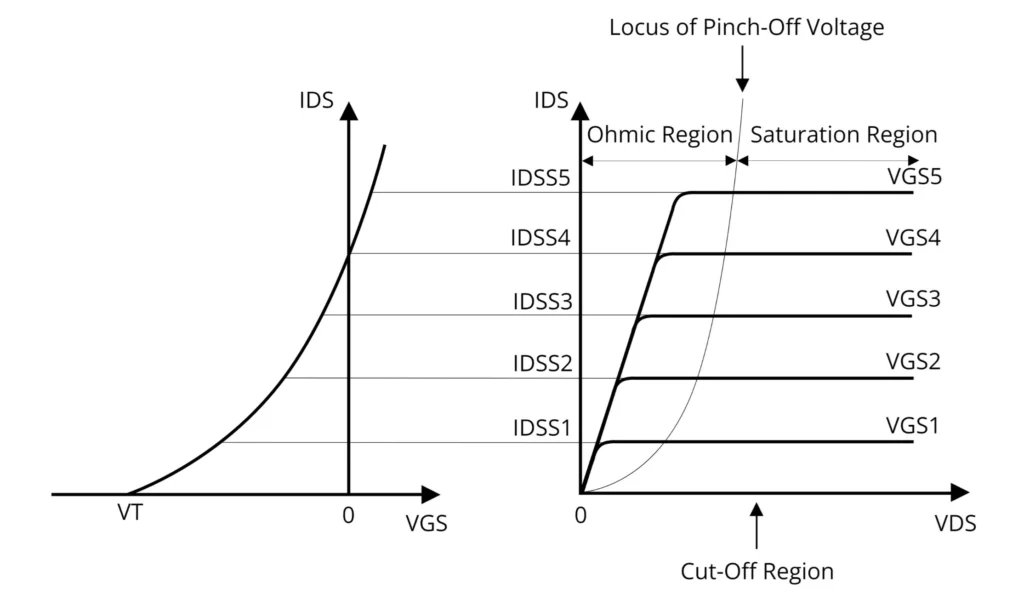

Figure 5. Caractéristiques du MOSFET à appauvrissement du canal N

Les caractéristiques de transfert et de drain décrivent le comportement d'un MOSFET en mode appauvrissement à canal N.La courbe de transfert montre que le courant de drain existe même à VGS = 0 V, ce qui correspond à la valeur IDSS.À mesure que la tension grille-source devient négative, le courant de drain diminue progressivement.À une certaine tension négative, connue sous le nom de VGS (off), le canal s'épuise complètement et le courant de drain s'approche de zéro.Les caractéristiques du drain sont constituées de plusieurs courbes ID-VDS pour différentes tensions de grille.Le pincement se produit lorsque le courant de drain atteint une valeur constante, marquant un fonctionnement dans la région de saturation.

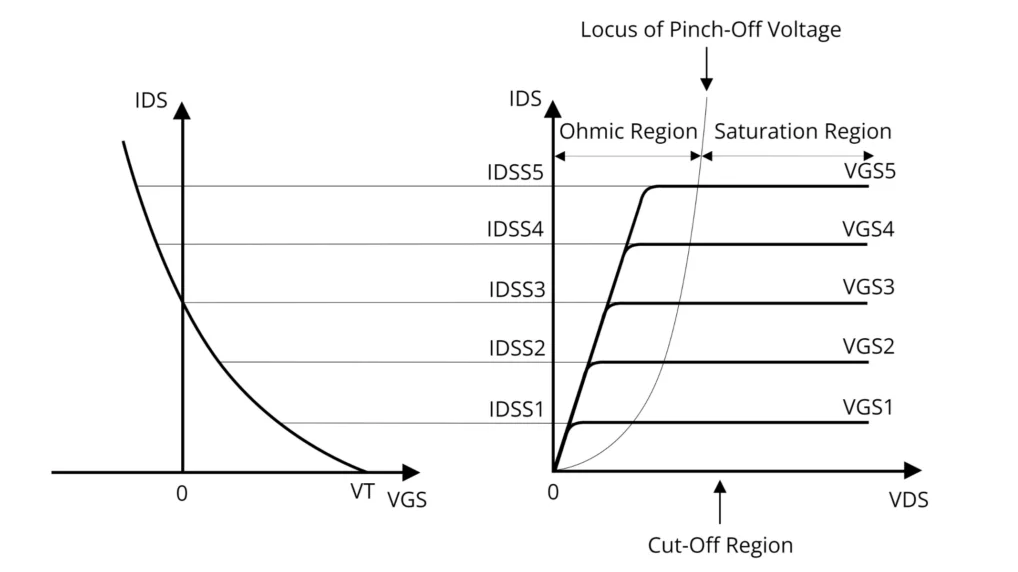

Figure 6. Caractéristiques du MOSFET à appauvrissement du canal P

Les caractéristiques de transfert et de drain expliquent le fonctionnement d'un MOSFET en mode appauvrissement à canal P.La courbe de transfert indique un courant de drain élevé à VGS = 0 V, représenté par la valeur IDSS.À mesure que la tension grille-source se déplace dans le sens positif, le courant de drain diminue en raison de l'épuisement du canal.La condition de coupure se produit à une valeur VGS(off) positive, où la conduction s'arrête.Les caractéristiques du drain montrent une saturation du courant après pincement, avec différentes courbes correspondant à différentes tensions de grille.Ces caractéristiques montrent clairement le comportement normalement actif des MOSFET en mode appauvrissement du canal P.

Polarisation des MOSFET en mode appauvrissement

La polarisation des MOSFET en mode déplétion est utilisée pour établir un courant de fonctionnement stable tout en maintenant le dispositif dans sa région de conduction prévue.Étant donné que ces MOSFET sont normalement activés, la polarisation contrôle principalement le courant de drain plutôt que d'initier la conduction.Une polarisation appropriée garantit un fonctionnement prévisible et évite un courant excessif dans des conditions variables.

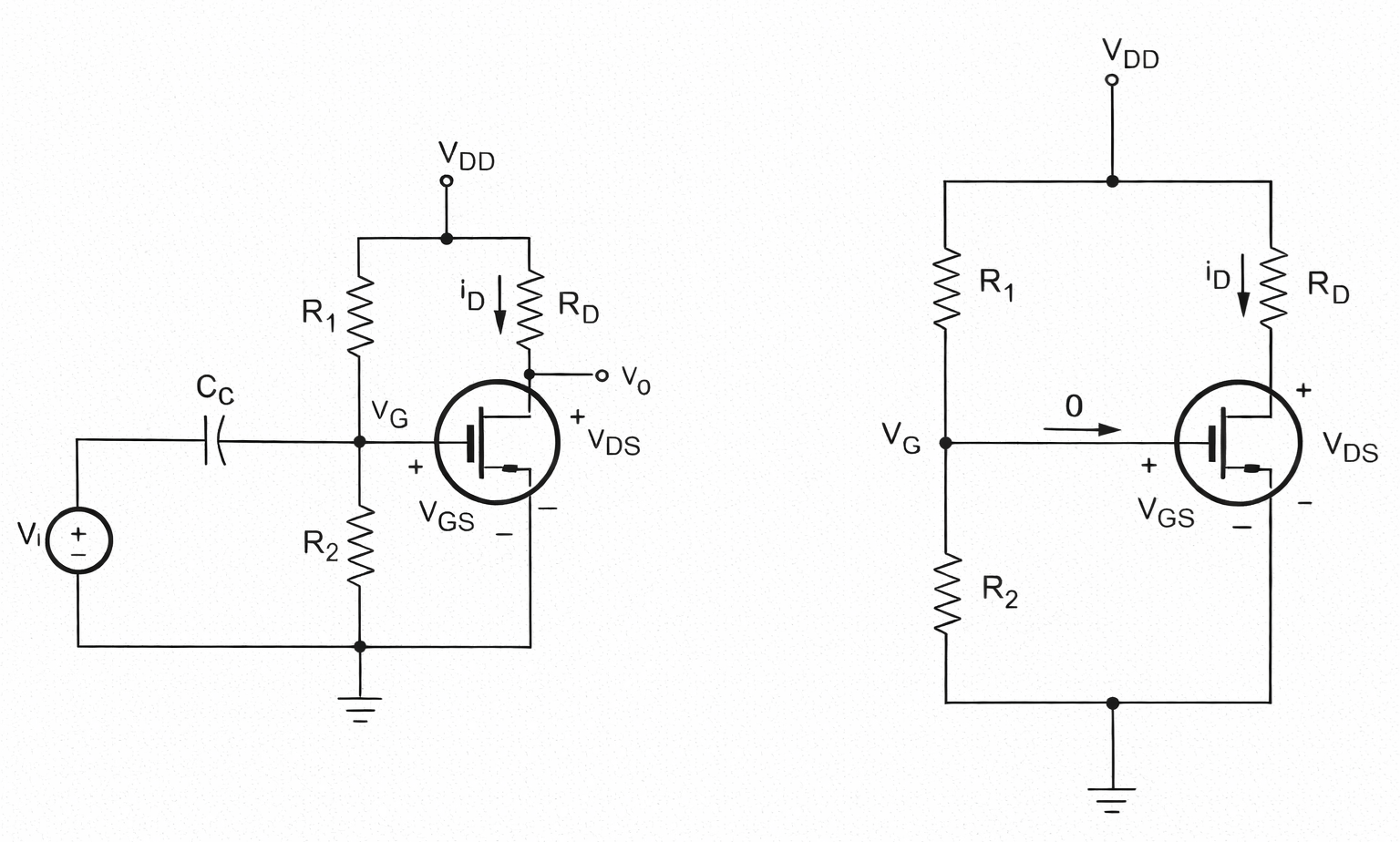

Figure 7. Circuits de polarisation MOSFET en mode appauvrissement

En fonctionnement avec polarisation de grille zéro, la grille est maintenue au même potentiel que la source, permettant au MOSFET de conduire naturellement.Une résistance source peut être introduite pour créer une auto-polarisation, où la chute de tension aux bornes de la résistance génère une tension grille-source négative.Ce VGS négatif réduit le courant de drain à un niveau contrôlé sans nécessiter un entraînement de grille externe.La variation de la résistance de la source ajuste directement le courant de fonctionnement du MOSFET.Cette approche offre une méthode simple et stable pour contrôler le courant dans les circuits MOSFET en mode appauvrissement.

MOSFET en mode appauvrissement vs MOSFET en mode amélioration

Caractéristique	Mode d'épuisement MOSFET	Mode d'amélioration MOSFET
État par défaut à VGS = 0 V	ON, ID ≈ IDSS (5–50 mA)	éteint, ID ≈ 0 A
Chaîne à VGS = 0 V	Préformé canal, RDS(on) fini	Aucune chaîne, RDS → ∞
Plage de contrôle de tension de grille	−1 à −5 V (épuisement), +1 à +5 V (amélioration)	+2 à +4 V (logique), +8 à +10 V (standard)
Condition d'arrêt	VGS ≤ VGS (désactivé) ≈ −1 à −4 V	VGS < VTH ≈ 1–4 V
Condition d'activation	Déjà conducteur à 0 V	VGS > VTH
Méthode de formation de canaux	Implanté ionique pendant la fabrication	Induit par champ électrique du portail
Comportement à la mise sous tension	Courant de vidange coule immédiatement	Pas de vidange courant jusqu'à la porte
Symbole Indication du canal	Solide ou ligne de canal en pointillés	Cassé ou canal absent
Capacité de contrôle de porte	Épuisement + amélioration	Amélioration seulement
Plage de courant constant typique	1 à 50 mA	Rarement utilisé
État de conduction à sécurité intégrée	ALLUMÉ pendant défaillance de la porte	Éteint pendant défaillance de la porte
Biais Complexité du réseau	2-3 résistances typiques	1–2 résistances typiques
Disponibilité commerciale	Faible volume, niche	Élevé volume, grand public
Utilisation de la polarité de tension	N- et Canal P commun	Polarité ça dépend du canal
Fonction de circuit typique	Linéaire contrôle, réglementation en vigueur	commutation, contrôle numérique

MOSFET en mode appauvrissement vs JFET

Caractéristique	Mode d'épuisement MOSFET	JFET
Borne de contrôle	Portail métallique isolé par SiO₂	Jonction PN porte
Isolation du portail Épaisseur	SiO₂ ≈ 50-150 nm	Aucun
Impédance d'entrée	10¹²–10¹⁵ Ω	10⁸–10¹¹ Ω
Courant de porte	< 1 nA (≈ 0 A)	1 nA–1 µA (fuite)
Contrôle des chaînes Mécanisme	Électrique champ à travers l'oxyde	Biais inversé jonction
Type de canal	Implanté ionique, préformé	Diffusé, préformé
Polarité de tension de grille	±1 à ±5 V typique	0 à −3 V (n-canal)
Oxyde diélectrique Calque	Présent (SiO₂)	Absent
Chiffre de bruit (typique)	2 à 5 dB	4 à 8 dB
Tolérance ESD	< 500 V (sans protection)	> 2kV typique
Processus de fabrication	MOS planaire processus	Jonction diffusion
Paramètre de coupure	VGS (désactivé) : −1 à −4 V	PV : −1 à −6 V
Isolation de porte Niveau	Terminé isolation électrique	Partielle isolement
Dissipation de puissance	1 à 5 W (appareils typiques)	< 1 W
Industrie actuelle Utilisation	Limité mais actif	En déclin

Applications des MOSFET en mode appauvrissement

Les MOSFET en mode appauvrissement sont utilisés dans les circuits où une conduction continue ou un flux de courant contrôlé est requis.Leur comportement normalement actif les rend adaptés à des fonctions électroniques spécialisées.

1. Sources de courant constant

Les MOSFET en mode appauvrissement sont largement utilisés dans les circuits sources de courant constant.Ils maintiennent un courant presque constant sur une plage de tensions d'alimentation.Cela les rend utiles dans les étages de polarisation et les circuits de référence.Leur conduction stable contribue à améliorer la cohérence du circuit.

2. Charges actives dans les amplificateurs

Ces MOSFET agissent comme des charges actives dans les circuits amplificateurs.Elles offrent une résistance de sortie élevée par rapport aux résistances passives.Cela permet d'améliorer le gain de tension dans les conceptions analogiques.On les trouve couramment dans les étages amplificateurs discrets et intégrés.

3. Circuits de protection et de démarrage

Les MOSFET en mode appauvrissement sont utilisés dans les circuits de mise sous tension et de protection.Ils permettent au courant de circuler immédiatement lorsque l'alimentation est appliquée.Cette fonctionnalité prend en charge les fonctions de démarrage progressif et de régulation de tension.Ils sont souvent utilisés dans les conceptions de gestion de l’énergie.

Avantages et limites des MOSFET en mode appauvrissement

Avantages	Limites
Normalement allumé opération	Limité disponibilité des appareils
Simple contrôle actuel	Nécessite partialité prudente
Entrée élevée impédance	Pas idéal pour commutation
Stable conduction	Contrôle de portail il fallait éteindre
Convient pour sources actuelles	Moins courant dans des designs modernes
Réponse rapide	Sensible à charge statique

Conclusion

Les MOSFET en mode appauvrissement conduisent par défaut et utilisent la tension de grille pour contrôler, réduire ou augmenter le flux de courant.Les dispositifs à canal N et à canal P diffèrent par le type de porteuse et la réponse en tension, mais les deux suivent le même principe de fonctionnement normal.Leurs caractéristiques et méthodes de polarisation les rendent utiles pour un contrôle de courant stable.Ces caractéristiques leur conviennent bien pour les sources de courant constant, les charges d'amplificateurs et les circuits de protection.
