Guide de la puce AD9772AAST : brochage, fonctionnalités et performances

Vous travaillez avec des signaux numériques qui nécessitent une sortie analogique propre et stable, et c'est là que l'AD9772AAST s'intègre parfaitement.Cet appareil prend des données parallèles rapides et les transforme en signaux analogiques précis sur lesquels vous pouvez compter.Vous bénéficiez d'une résolution de 14 bits, d'une vitesse d'échantillonnage élevée et d'un comportement de sortie stable qui résiste à un fonctionnement continu.Que vous façonniez des formes d'onde, pilotiez des chemins de transmission ou construisiez des sources de signaux, ce DAC vous donne des résultats prévisibles sans rendre la conception du système trop compliquée.

Catalogue

AD9772AAST Aperçu

Le AD9772AAST est un convertisseur numérique-analogique 14 bits conçu pour la génération de signaux à grande vitesse dans les systèmes de communication et de synthèse.Il convertit les données numériques parallèles en sorties analogiques précises à des taux de mise à jour élevés, prenant en charge la création de formes d'onde à large bande.Le dispositif est couramment utilisé dans les trajets d'émetteur où un contrôle d'amplitude stable et un comportement de sortie reproductible sont requis.Sa structure permet une connexion simple à la logique de traitement numérique tout en conservant une qualité de signal prévisible.Cette pièce convient aux infrastructures sans fil, aux équipements haut débit et aux sources de signaux de laboratoire qui reposent sur des performances de conversion analogique constantes.Vous recherchez AD9772AAST?Contactez-nous pour vérifier le stock actuel, les délais de livraison et les prix.

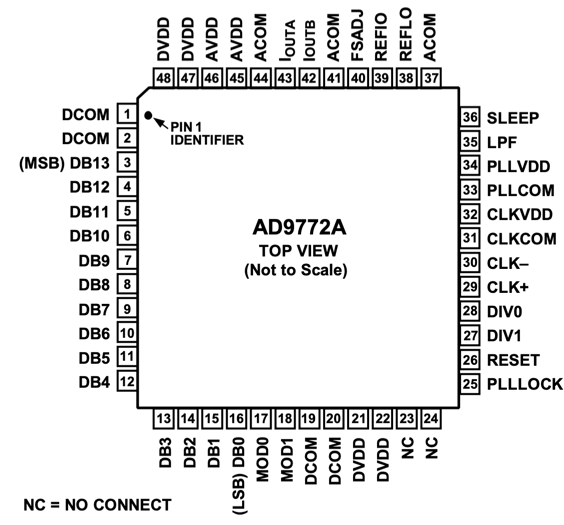

Détails du brochage AD9772AAST

Description de la broche AD9772AAST

Numéro de broche	Mnémonique	Descriptif
1, 2, 19, 20	DCOM	Connexion numérique au sol commun.
3	DB13	Entrée de bit de données la plus significative.
4 à 15	DB12 à DB1	Entrées de données numériques parallèles du bit 12 au bit 1.
16	DB0	Entrée de bit de données le moins significatif.
17	MOD0	Le contrôle de réponse du filtre passe-haut numérique, actif haut, permet un mélange numérique demi-onde, un mélange numérique quart d'onde lorsqu'il est réglé haut avec MOD1.
18	MOD1	Le contrôle du mode zéro bourrage, actif haut, permet un mélange numérique quart d'onde sans bourrage lorsqu'il est réglé haut avec MOD0.
21, 22, 47, 48	DVDD	Entrée de tension d'alimentation numérique, 3,1 V à 3,5 V.
23, 24	NC	Pas de connexion, laissez ouvert.
25	PLLLOCK	Indicateur de verrouillage de boucle de verrouillage de phase ou sortie d'horloge 1 × lorsque la PLL est désactivée, un niveau élevé indique une PLL verrouillée, une sortance maximale inférieure à 10 pF.
26	RÉINITIALISER	Entrée de réinitialisation du diviseur interne utilisée pour synchroniser l'horloge interne lorsque la PLL est désactivée.
27, 28	DIV1, DIV0	Broches de contrôle du rapport de division du pré-échelonneur PLL.
29	CLK+	Entrée d'horloge différentielle non inverseuse, polarisée vers CLKVDD divisée par deux.
30	CLK−	Entrée d'horloge différentielle inverseuse, polarisée vers CLKVDD divisée par deux.
31	CLKCOM	Référence commune d’entrée d’horloge.
32	CLKVDD	Tension d'alimentation d'entrée d'horloge, 3,1 V à 3,5 V.
33	PLLCOM	Référence commune de boucle à verrouillage de phase.
34	PLLVDD	Tension d'alimentation de la boucle à verrouillage de phase, 3,1 V à 3,5 V, à connecter à PLLCOM pour désactiver le multiplicateur d'horloge PLL.
35	LPF	Nœud de filtre de boucle PLL, laissé ouvert sauf si le taux de mise à jour est inférieur à 10 MSPS, lorsqu'un réseau RC externe est requis.
36	DORMIR	Entrée de contrôle de mise hors tension, active haute, se connecte à ACOM si elle n'est pas utilisée.
37, 41, 44	ACOM	Connexion analogique à la terre commune.
38	RÉFLO	Masse de référence pour référence interne 1,2 V, connectez-vous à AVDD pour désactiver la référence interne.

Modèle CAO AD9772AAST

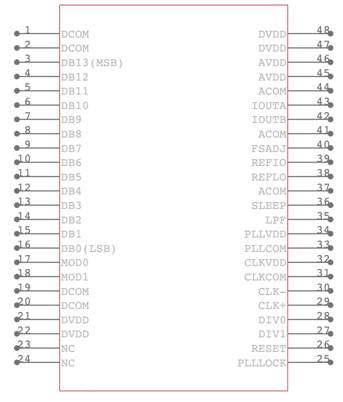

Symbole AD9772AAST

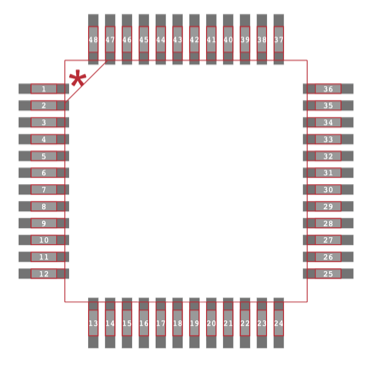

AD9772AAST Empreinte

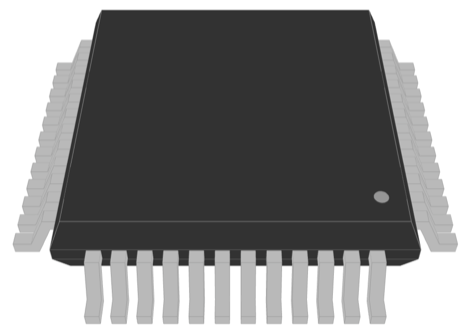

AD9772AAST modèle 3D

Caractéristiques de l'AD9772AAST

Résolution numérique à analogique de quatorze bits

L'AD9772AAST offre une résolution de 14 bits, permettant un contrôle précis des niveaux des signaux de sortie.Cette résolution prend en charge une représentation précise des formes d'onde générées numériquement lorsqu'elles sont converties en forme analogique.Il permet de maintenir des transitions de signal fluides et un comportement d'amplitude stable dans les chemins de génération de signal.

Capacité d'échantillonnage à grande vitesse jusqu'à 160 MSPS

L'appareil prend en charge un taux d'échantillonnage maximum de 160 MSPS, permettant une conversion rapide des flux de données numériques.Cette capacité d'échantillonnage permet à l'AD9772AAST de gérer des signaux à large bande sans perte de cohérence temporelle.Il convient aux systèmes nécessitant une conversion continue de données à grande vitesse.

Performances dynamiques pour les chemins de signaux de transmission

Le convertisseur est conçu pour offrir des performances dynamiques stables dans les chemins de signal de transmission.Il maintient un comportement de sortie cohérent lors du traitement des entrées numériques qui changent rapidement.Cela prend en charge la formation de signaux propres dans les applications de communication et de synthèse.

Structure opérationnelle d’approvisionnement unique

L'AD9772AAST est optimisé pour un fonctionnement à alimentation unique, simplifiant ainsi la conception de l'alimentation au niveau du système.Cette structure réduit le besoin de plusieurs rails de tension.Il prend en charge une intégration simple dans des plates-formes compactes à signaux numériques et mixtes.

Architecture DAC CMOS haute vitesse intégrée

La structure CMOS DAC interne prend en charge une commutation rapide et un comportement de sortie prévisible.Cette architecture permet une conversion numérique-analogique efficace tout en maintenant une synchronisation du signal cohérente.Il prend en charge un fonctionnement stable sur un large éventail de modèles de données.

Comportement de sortie à faible distorsion parasite

L'appareil est conçu pour minimiser les distorsions parasites lors de la génération de signaux analogiques.Cela permet de préserver la précision de la forme d'onde dans les applications liées à la communication.Un comportement spectral propre permet une reproduction plus claire du signal.

Package LQFP compact à montage en surface

L'AD9772AAST est logé dans un boîtier LQFP de 48 broches avec un encombrement de 7 x 7 mm.Cette forme compacte de montage en surface prend en charge les conceptions à espace limité.Il permet un placement facile sur des circuits imprimés standards.

Intégration de la famille de produits TxDAC Plus

Faisant partie de la série TxDAC Plus, l'appareil s'aligne sur une famille de convertisseurs numérique-analogique haute vitesse.Ce positionnement prend en charge des ensembles de fonctionnalités cohérents entre les pièces associées.Il permet une sélection plus facile au sein de conceptions de génération de signaux similaires.

AD9772AAST Spécifications techniques

Attribut du produit	Valeur d'attribut
Fabricant	Appareils analogiques, Inc.
Package d'appareil du fournisseur	48-LQFP (7x7)
Série	TxDAC+®
Colis/Caisse	48-LQFP
Forfait	Sac
Type de montage	Montage en surface
Numéro de produit de base	AD9772A
Niveau de sensibilité à l'humidité (MSL)	3 (168 heures)
ECCN	EAR99
HTSUS	8542.39.0001

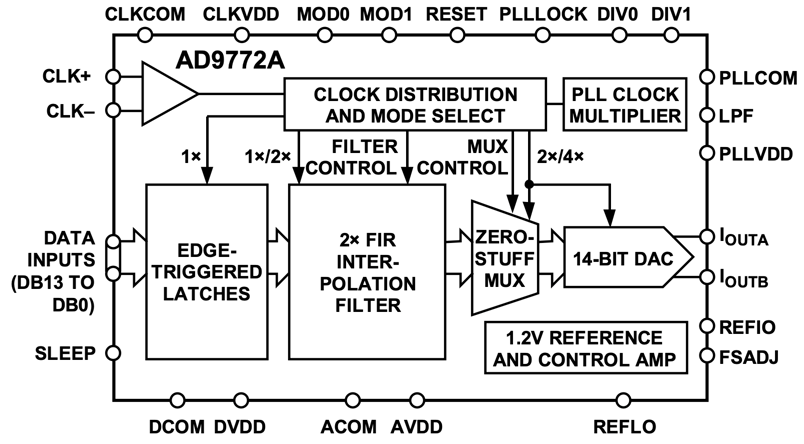

Schéma fonctionnel de AD9772AAST

Présente le chemin du signal interne et l'architecture de contrôle du convertisseur numérique-analogique AD9772AAST, détaillant comment les données d'entrée parallèles 14 bits passent par des verrous déclenchés par front, un filtre d'interpolation FIR 2 × et un multiplexeur de bourrage zéro avant d'atteindre le cœur du DAC.Les entrées d'horloge alimentent un réseau de distribution d'horloge avec division sélectionnable et un multiplicateur d'horloge basé sur PLL prenant en charge des taux de fonctionnement internes plus élevés, tandis que la sélection de mode et la logique de contrôle de filtre gèrent les paramètres de configuration.Le diagramme identifie également l'amplificateur de référence et de contrôle 1,2 V sur puce, les broches de réglage de référence externe, les sorties de courant différentiel et les domaines d'alimentation et de masse analogiques et numériques séparés, montrant comment les fonctions de synchronisation, de traitement des données et de polarisation sont intégrées dans le dispositif.

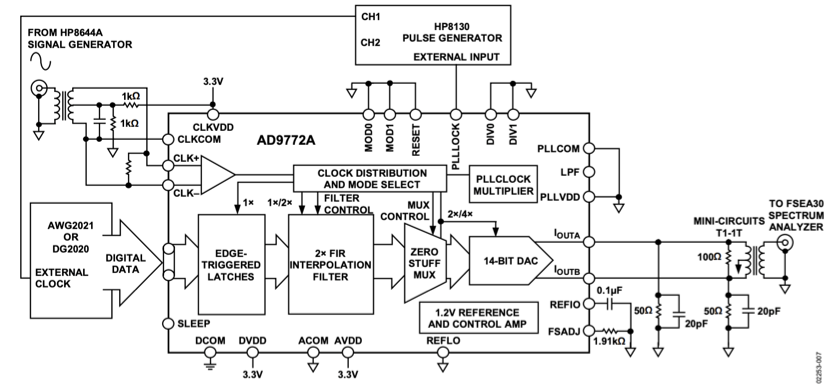

Configuration de base du test de caractérisation AC de l'AD9772AAST

Définit une configuration de mesure de référence utilisée pour évaluer les performances CA de l'AD9772AAST lors des tests en laboratoire.Les données numériques sont fournies à partir d'un générateur de motifs ou d'une source de signal et synchronisées dans l'appareil via des entrées d'horloge différentielle, avec une commande de générateur d'impulsions en option pour les broches de réinitialisation et de sélection de mode.La distribution d'horloge interne, le filtre d'interpolation et les étages DAC fonctionnent sous des tensions d'alimentation contrôlées tandis que les sorties de courant différentiel sont acheminées via des réseaux d'adaptation d'impédance et des composants de couplage.Le signal de sortie conditionné est ensuite connecté à un équipement de test externe tel qu'un analyseur de spectre, permettant de mesurer la pureté spectrale, la distorsion et les caractéristiques de bruit dans des conditions de fonctionnement définies.

Applications de AD9772AAST

Émetteurs de communication sans fil

L'AD9772AAST est utilisé dans les systèmes émetteurs sans fil où les données numériques doivent être converties en signaux analogiques stables avant la transmission.Il prend en charge des taux de mise à jour élevés qui permettent une gestion fluide des schémas de modulation à large bande.Cela le rend adapté aux trajets d'émetteur qui nécessitent un comportement de sortie prévisible et une mise en forme cohérente du signal pendant un fonctionnement continu.

Systèmes de synthèse numérique directe

Dans les systèmes de synthèse numérique directe, l'AD9772AAST convertit les formes d'onde générées numériquement en signaux analogiques avec une résolution contrôlée.Il prend en charge une reproduction précise de la forme d’onde sur une large gamme de fréquences.Cela permet aux systèmes de synthèse de maintenir des caractéristiques de fréquence et d'amplitude répétables pendant les tâches de génération de signaux.

Générateurs de signaux

Le dispositif est couramment utilisé dans les générateurs de signaux utilisés pour les travaux de développement, de vérification et d'étalonnage.Il permet une sortie analogique précise dérivée de modèles numériques.Cela aide les générateurs de signaux à produire des signaux de test propres et reproductibles dans différentes conditions de fonctionnement.

Équipement de test et de mesure

L'AD9772AAST est intégré à un équipement de test et de mesure qui s'appuie sur des sorties analogiques contrôlées pour l'analyse et la validation.Son comportement de conversion prend en charge des niveaux de signal stables dans le temps.Cette cohérence permet de maintenir des résultats de test fiables lors de cycles de mesure répétés.

Traitement du signal IF et bande de base

Dans les chaînes de traitement des signaux à fréquence intermédiaire et en bande de base, la pièce convertit les données numériques traitées sous forme analogique pour un traitement ultérieur.Il prend en charge des transitions de signal fluides et des niveaux de sortie stables.Cela le rend adapté aux systèmes qui traitent des données numériques complexes avant la conversion analogique.

Infrastructure de communication à large bande

L'AD9772AAST est utilisé dans les infrastructures de communication à large bande où les flux de données continus à haut débit doivent être convertis en signaux analogiques.Il prend en charge le fonctionnement à large bande requis par les normes de communication modernes.Cela permet aux systèmes d'infrastructure de maintenir une sortie de signal stable pendant une transmission de données soutenue.

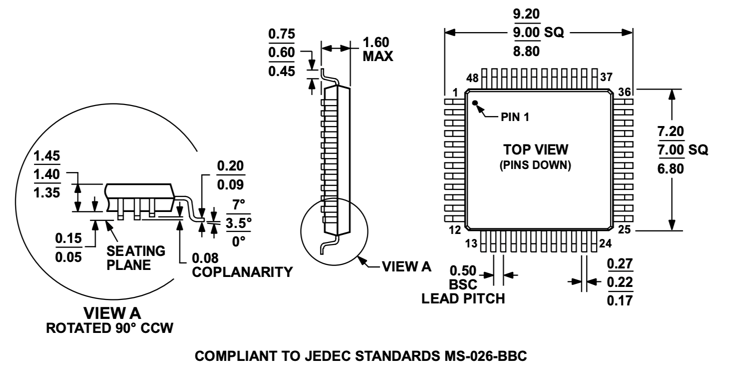

Dimensions générales de l'AD9772AAST

Définit les dimensions du boîtier mécanique pour le boîtier plat quadruple profil bas de 48 fils utilisé par l'AD9772AAST, avec des mesures fournies en millimètres et alignées sur les normes JEDEC MS-026-BBC.La vue de dessus spécifie le contour du corps carré, l'orientation de la broche 1, la taille globale du corps et le pas du fil, tandis que les vues latérales et en coupe montrent la hauteur du boîtier, le plan d'assise, l'épaisseur du fil et les limites de coplanarité.Des légendes détaillées identifient les tolérances maximales et minimales pour la longueur des câbles et les dimensions du corps, permettant une conception précise de l'empreinte du PCB, l'alignement de l'assemblage et la vérification du jeu mécanique.

AD9772AAST Avantages et inconvénients

Avantages

• Un taux d'échantillonnage élevé prend en charge la génération de signaux à large bande

• La résolution de 14 bits équilibre la vitesse avec la précision de sortie

• Architecture TxDAC Plus adaptée aux chemins de signaux de transmission

• Le package LQFP compact prend en charge les configurations de circuits imprimés denses

• Comportement stable dans la génération de signaux IF et en bande de base

• Utilisation établie dans les systèmes de communication et d'instrumentation

Inconvénients

• Pas d'amplificateur de sortie intégré

• Consommation d'énergie plus élevée que les appareils DAC à vitesse inférieure

• Fonctionnement à canal unique uniquement

• Conception plus ancienne par rapport aux solutions DAC plus récentes

• Une disposition minutieuse du circuit imprimé est nécessaire pour obtenir des résultats cohérents à grande vitesse

AD9772AAST - Alternatives

Numéro de pièce	Fabricant	Principales fonctionnalités	Cas d'utilisation/Remarques
AD9772AASTZ	Appareils analogiques inc.	Convertisseur numérique-analogique haute vitesse TxDAC+® de précision avec sortie tampon et boîtier LFBGA à montage en surface.	Convient à la génération et à la modulation de signaux à grande vitesse dans les communications et l'instrumentation.
AD9772AASTZRL	Appareils analogiques inc.	DAC TxDAC+® dans un emballage en bande et en bobine pour un assemblage automatisé, offrant des performances constantes à haute vitesse.	Idéal pour la fabrication en volume dans des systèmes nécessitant une intégration DAC fiable.
AD9772AST	Appareils analogiques inc.	DAC à sortie tampon avec interface LVDS parallèle et boîtier à plots exposés pour des performances thermiques optimisées.	Utilisé dans les équipements de traitement du signal numérique à grande vitesse, de test et de mesure et de communication.

À propos d'Analog Devices, Inc.

Analog Devices, Inc. est une entreprise technologique mondiale axée sur la conception de composants de traitement de signaux analogiques, mixtes et numériques.La société dessert un large éventail de marchés, notamment les communications, les systèmes industriels, l'électronique automobile, les équipements de santé et l'instrumentation.Son portefeuille de produits comprend des convertisseurs de données, des amplificateurs, des dispositifs d'interface, des capteurs et des solutions de gestion de l'énergie utilisés dans les systèmes électroniques complexes.L'entreprise est connue pour ses longs cycles de vie de produits, sa documentation technique solide et son vaste écosystème prenant en charge la conception au niveau du système.Ses solutions sont couramment utilisées lorsqu'une gestion précise du signal et un fonctionnement stable sont requis.

Conclusion

L'AD9772AAST se distingue comme un convertisseur numérique-analogique 14 bits fiable conçu pour la génération de signaux à grande vitesse.Vous bénéficiez de performances d'échantillonnage élevées, d'un comportement de sortie propre et d'une conception qui fonctionne bien dans les systèmes de transmission, de synthèse et de test.Sa configuration à alimentation unique et son package LQFP compact rendent l'intégration plus simple.L'appareil bénéficie également de l'architecture TxDAC Plus, permettant de maintenir une qualité de signal stable.Bien qu’il n’inclue pas d’amplificateur de sortie, il fournit des résultats cohérents lorsqu’il est associé à des circuits externes appropriés.Dans l’ensemble, c’est un choix judicieux lorsque vous avez besoin d’une conversion analogique rapide et reproductible.
