Comment le transistor BC108 fonctionne dans les circuits

Le transistor BC108 est un composant polyvalent et fiable largement utilisé dans divers circuits électroniques.Cet article explore ses fonctionnalités, ses principes de travail, sa configuration de broches et de nombreuses applications.Que vous cherchiez à amplifier les signaux ou à créer des circuits de commutation efficaces, le BC108 offre des performances et une flexibilité fiables pour une gamme d'utilisations.

Catalogue

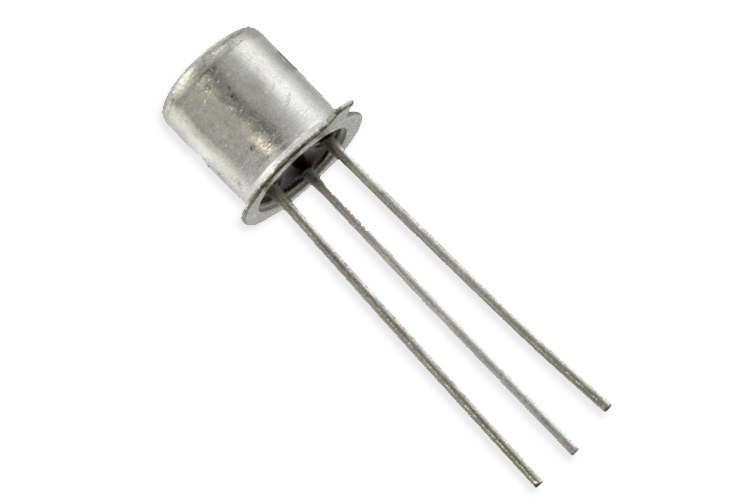

Aperçu du transistor BC108

Le BC108 Le transistor est un petit appareil fiable souvent utilisé dans les circuits électroniques pour des tâches comme la commutation et l'amplification des signaux.Il est disponible dans un emballage en métal TO-18, qui non seulement protège les composants internes, mais aide également à gérer la chaleur, ce qui le rend adapté aux circuits qui génèrent un peu de chaleur pendant le fonctionnement.Sa conception NPN signifie qu'il permet au courant de s'écouler facilement du collecteur à l'émetteur lorsque la borne de base est activée avec une petite quantité de tension.

Ce transistor est un choix populaire depuis des décennies, en particulier dans les équipements audio de style vintage comme les pédales de fuzz et d'autres effets sonores.Sa structure simple et ses performances fiables en font un favori parmi les amateurs et les professionnels.Si vous travaillez sur un projet qui implique le traitement du signal ou les effets audio, le BC108 pourrait être exactement ce dont vous avez besoin.

Comment fonctionne le transistor BC108

Le transistor BC108 fonctionne en utilisant un petit courant appliqué à sa borne de base pour contrôler un courant plus grand s'écoulant entre le collecteur et les terminaux d'émetteur.Pensez-y comme un gardien: une petite poussée à la base permet à un courant beaucoup plus grand de passer, en lui permettant d'amplifier les signaux ou d'agir comme un interrupteur.

Lorsque vous appliquez une tension à la base, le transistor entre son état actif et permet au courant de passer par le chemin collecteur-émetteur.Si vous retirez le courant de base, le transistor cesse de mener et d'éteindre.Ce simple comportement marche / arrêt le rend utile dans les circuits où le contrôle du flux d'électricité est nécessaire.

L'une de ses fonctionnalités remarquables est la possibilité d'amplifier les signaux.Un petit signal à la base peut créer une sortie beaucoup plus grande, c'est pourquoi il est souvent utilisé dans les circuits audio et radio.Cependant, pour garder le transistor stable et éviter un comportement inattendu, il est bonne pratique de connecter une résistance au terminal de base.Cela aide à prévenir les faux déclencheurs et maintient votre circuit en douceur.

Configuration de la broche du transistor BC108

Le transistor BC108 a trois épingles distinctes, chacune jouant un rôle spécifique dans son opération.Savoir comment ces épingles fonctionnent sont importantes pour connecter correctement le transistor et garantir que le circuit fonctionne comme prévu.

• Pin 1 (émetteur): C'est là que le courant sort du transistor et s'écoule dans le reste du circuit.Il agit comme le terminal de sortie pour le courant qui passe par le transistor.

• PIN 2 (base): La base sert de point de contrôle pour le transistor.Un petit courant appliqué à cette broche active le transistor, lui permettant d'activer ou d'amplifier le signal, en fonction de la conception du circuit.

• PIN 3 (collectionneur): Cette broche est l'endroit où le courant principal entre dans le transistor.Il gère le plus grand flux de courant et fonctionne avec l'émetteur pour compléter le circuit.Le collectionneur rassemble essentiellement le courant qui est ensuite transmis à l'émetteur.

Spécifications et caractéristiques du transistor BC108

Paramètre	Valeur
Type de transistor	Transistor de jonction bipolaire NPN (BJT)
Nombre de terminaux	Trois (émetteur, base, collection)
Type de package	À 18
TO 18 DESIGN	Couvrage métallique avec fonctionnalité du dissipateur de chaleur
Tension collector-to-émission (VCE)	25V
Tension collector-to-base (VCB)	30V
Tension d'émetteur à base (VEB)	5V
Tension de saturation (VCE (SAT))	0,25 V à 0,60 V
Courant du collecteur (IC)	0,2a
Dissipation de puissance	0,6W / ℃
Gain de courant CC (HFE)	110 à 800
Fréquence de transition (FT)	150 MHz
Plage de température	-65 ℃ à 200 ℃
Résistance thermique	175 ℃ / w
Silhouette	10 dB
Capacité de sortie	4.5pf

Équivalents du transistor BC108

Le transistor BC108 a plusieurs transistors NPN équivalents et un transistor PNP complémentaire:

• BC548

• BC547

• 2N3904

• BC549

• BC107

• 2N3053

Son équivalent PNP complémentaire est BC178, et la version SMD est Mmbth10 (SOT-23).Le choix d'un équivalent approprié dépend des exigences du circuit.

Conseils pour l'utilisation à long terme du transistor BC108

Pour s'assurer que le transistor BC108 fonctionne de manière fiable au fil du temps, c'est une bonne idée de suivre quelques directives pratiques.L'exploitation du transistor en dessous de ses notes maximales est l'un des moyens les plus efficaces pour prolonger sa durée de vie.Par exemple, le transistor peut gérer un courant de collecteur maximum de 100 mA, mais il est plus sûr de limiter la charge à 80 mm ou moins.De même, la tension maximale du collecteur à l'émetteur est de 20 V, mais le maintenir sous 16V peut aider à maintenir un fonctionnement stable.

La température joue également un grand rôle dans la longévité du transistor.Vous devez le faire fonctionner dans la plage recommandée de -65 ° C à 150 ° C pour éviter la surchauffe ou les dommages.De plus, la résistance de base a un impact sur la fonction de la fonction du transistor au fil du temps.La sélection de la bonne valeur de résistance garantit que le transistor reste stable et évite l'usure inutile.Suivre ces étapes vous aidera à tirer le meilleur parti du BC108 dans vos circuits.

Circuit de sirène de police utilisant le transistor BC108

La création d'un circuit de sirène de police avec le transistor BC108 est un projet simple et agréable.Le circuit produit un son qui imite une sirène de police, parcourant des tons élevés et bas pendant son opération.Pour assembler ce circuit, vous aurez besoin de quelques composants: deux commutateurs (S1 et S2), des résistances avec des valeurs comme 100K, 47k, 22k, 100 ohms et 56 ohms, et des condensateurs évalués à 10 µF, 22NF et 2,2 µF.Il nécessite également deux transistors: BC108 et 2N3702 - un haut-parleur à 8 ohms et une batterie 9V.

Une fois que tous les composants sont connectés conformément au diagramme du circuit, la conception permet à la sirène de générer en activant les transistors sur et désactiver dans un motif contrôlé.Ce comportement de cyclisme crée la montée et la baisse du ton qui caractérise une sirène policière.Le circuit est simple à construire et un excellent moyen de comprendre les capacités de commutation du transistor BC108.

Comment le circuit de la sirène de police fonctionne

L'opération du circuit de sirène de police tourne autour de la charge et de la décharge de condensateurs, qui contrôlent la commutation des transistors.Lorsque le bouton S2 est enfoncé, le condensateur C1 commence à se charger.Ce processus allume progressivement le transistor Q1, créant un ton croissant.Inversement, lorsque le bouton S1 est libéré, le condensateur C1 se décharge, éteignant progressivement le transistor Q1.Cette décharge réduit la fréquence, ce qui entraîne une diminution du ton.

Au fur et à mesure que le Q1 s'allume, sa tension de collection chute, activant le transistor Q2.Dans le même temps, le condensateur C2 facture à presque l'alimentation complète de tension, ce qui augmente la tension collector-émetteur de Q2.Ce changement de tension est repoussé à la base de la Q1 via le condensateur C2, réduisant légèrement la saturation du Q1.En conséquence, la tension du collecteur du Q1 chute encore, provoquant un Q2 à désactiver progressivement.Cette séquence se répète jusqu'à ce que les deux Q1 et Q2 soient complètement désactivés.

Une fois le condensateur C2 décharge, le transistor Q1 revient, initier un nouveau cycle.Le cycle de charge et de décharge crée l'essor alterné et la chute du ton de la sirène.L'interaction entre les composants maintient le circuit en douceur, produisant le son caractéristique d'une sirène de police.

Applications communes du transistor BC108

Le transistor BC108 est polyvalent et largement utilisé dans des applications telles que:

Flashers et gradateurs LED

Vous pouvez utiliser le transistor BC108 dans des circuits conçus pour contrôler les lumières clignotantes ou les LED de rage.Il agit comme un commutateur qui contrôle le flux de courant, vous permettant de créer des effets d'éclairage réglables ou des modèles de clignotement chronométrés.Cela le rend idéal pour les circuits d'éclairage et d'indicateur décoratifs.

Commutation haute fréquence

Le BC108 est bien adapté pour les applications de commutation à grande vitesse, où des états rapides en marche et offrent sont nécessaires.Il fonctionne efficacement dans de telles configurations, permettant le contrôle des appareils électroniques qui nécessitent des temps de réponse rapides, tels que les portes logiques ou les circuits numériques.

Préamplis pour les amplificateurs de puissance

Dans les systèmes audio, le transistor BC108 est souvent utilisé dans les étapes du préamplificateur pour stimuler les signaux audio faibles avant de les envoyer à l'amplificateur principal.Il garantit que le signal est suffisamment fort pour un traitement ultérieur, aidant à maintenir la qualité sonore sans distorsion.

Modulateurs et démodulateurs RF

La capacité du transistor à gérer les hautes fréquences en fait un excellent choix pour les applications de radiofréquence (RF).Il peut être utilisé dans des circuits qui modulent les signaux (combiner l'audio avec un signal de porte-avion) ​​ou les démoduler (extraire l'audio d'un signal de porte-avions), jouant un rôle clé dans les systèmes de communication.

Traitement du signal à faible bruit

Le BC108 est connu pour ses caractéristiques à faible bruit, ce qui le rend idéal pour les circuits où la clarté du signal est une priorité.Il est fréquemment utilisé aux étapes d'entrée de dispositifs tels que les microphones et les capteurs pour réduire le bruit indésirable et améliorer la qualité du signal.

Circuits RF

Dans les circuits RF, le transistor BC108 offre des performances fiables pour transmettre et recevoir des signaux radio.Sa réponse haute fréquence garantit un traitement précis du signal, ce qui en fait un choix courant dans les projets de communication sans fil.

Circuits de commutation

Ce transistor est souvent utilisé dans les circuits de commutation de base où il contrôle l'écoulement du courant entre les composants.Sa capacité à basculer entre les états ON et OFF en fait un commutateur efficace pour divers petits appareils électroniques.

Configurations de la paire Darlington

Lorsqu'il est associé à un autre transistor, le BC108 peut être utilisé dans une configuration de Darlington pour atteindre un gain de courant plus élevé.Ceci est utile dans les applications où l'amplification des signaux faibles est nécessaire, comme dans les capteurs et les circuits de contrôle.

Amplification de faible puissance

Le BC108 est fréquemment utilisé dans les circuits d'amplificateurs à faible puissance pour augmenter les petits signaux.Sa fiabilité et son efficacité le rendent adapté aux applications telles que l'amplification audio et le traitement du signal dans des appareils de faible puissance.

Applications de commutation à grande vitesse

La capacité du transistor à gérer les transitions rapides entre les états ON et OFF le rend également idéal pour une commutation à grande vitesse dans les circuits logiques, les minuteries et autres appareils numériques.

Digners LED, amplificateurs de puissance et clignotants

Dans les gradateurs LED, le BC108 permet un contrôle précis de l'intensité de la lumière, tandis que dans les amplificateurs de puissance, il augmente les signaux pour entraîner des charges plus grandes.C'est également un composant commun dans les circuits de clignotement, où il allume et éteint à intervalles de réglage.

Applications audio

Le BC108 est un favori dans les applications audio en raison de sa capacité à gérer proprement les petits signaux et avec un bruit minimal.Que ce soit dans les préamplificateurs ou les processeurs de signaux audio, il garantit une qualité sonore cohérente, ce qui en fait un choix fiable pour la musique et les systèmes sonores.
