Présentation complète du 7408 Logic Gate IC

Le 7408 IC est une puce de porte logique polyvalente conçue pour diverses applications numériques.Il abrite quatre entrées indépendantes et des portes, ce qui en fait un choix fiable pour les circuits de construction qui nécessitent des opérations logiques.Que vous créiez des systèmes simples ou des conceptions plus complexes, ce CI offre une flexibilité et une facilité d'utilisation, assurer des performances efficaces et une intégration simple.

Catalogue

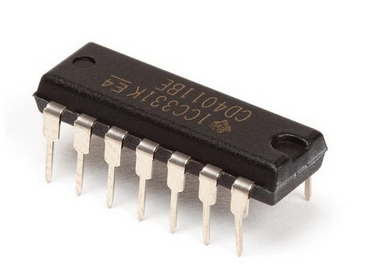

Aperçu du circuit intégré 7408

Le 7408 IC est une puce compacte qui contient quatre entrées à deux entrées et à des portes.Il est conçu pour faciliter la création et le travail avec les systèmes numériques.Chaque porte a deux entrées et une sortie, effectuant une opération de logique de base qui aide à construire des circuits pour diverses applications.

Ce CI est largement utilisé car il simplifie le processus de conception de circuits numériques.Que vous travailliez sur un petit projet ou un système plus complexe, le 7408 fournit un moyen fiable d'implémenter les opérations logiques.Sa polyvalence lui permet d'être associée à d'autres composants, vous donnant la possibilité de créer une large gamme de solutions électroniques.La conception de la puce garantit également qu'elle peut être intégrée en douceur dans les projets, que vous soyez ingénieur ou un amateur explorant le monde de l'électronique.

Caractéristiques clés du circuit intégré 7408

Compatibilité avec diverses familles logiques

Le 7408 IC est conçu pour fonctionner de manière transparente avec la logique TTL, ce qui en fait un choix polyvalent pour différents types de circuits.Sa capacité à s'interfacer directement avec CMOS, NMOS et autres sorties TTL garantit qu'elle peut être intégrée dans une large gamme de systèmes sans aucun problème.

Quatre portes indépendantes

Ce CI comprend quatre entrées et portes distinctes.Chaque porte fonctionne indépendamment, vous donnant la flexibilité de les utiliser pour plusieurs tâches dans le même circuit.Cette configuration est particulièrement utile lors de la conception de systèmes qui nécessitent plusieurs opérations logiques.

Fonctionne sur une large gamme de tension

Le CI fonctionne efficacement dans une large plage de tension, ce qui lui permet d'être utilisé dans diverses configurations de puissance.Que votre système fonctionne à des niveaux de tension inférieure ou supérieure, le 7408 est conçu pour le gérer de manière fiable.

Faible consommation d'énergie

L'un des avantages du 7408 IC est sa conception efficace, qui garantit une faible consommation d'énergie.Cette fonctionnalité en fait un excellent choix pour les systèmes où la conservation de l'énergie est une priorité, en particulier dans les appareils à batterie.

Immunité à bruit élevé

Le CI est construit pour résister aux interférences du bruit électrique, garantissant un fonctionnement stable et cohérent.Cela signifie que votre circuit fonctionnera comme prévu, même dans les environnements où le bruit pourrait être une préoccupation.

Vitesse de commutation rapide

Le 7408 IC est conçu pour des performances rapides, avec des vitesses de commutation rapides qui permettent un traitement efficace du signal.Cette fonctionnalité est particulièrement utile dans les applications nécessitant des réponses rapides et des opérations à grande vitesse.

Protection contre les surcharges

Le CI comprend des caractéristiques pour prévenir les dommages causés par un courant ou une tension excessif, ce qui contribue à prolonger sa durée de vie.Cette capacité de protection garantit que votre circuit reste sûr pendant les changements inattendus dans les conditions d'énergie.

Niveaux de bruit minimaux

En plus de son immunité à bruit élevé, le CI génère un bruit interne minimal pendant le fonctionnement.Il en résulte un traitement du signal plus propre et de meilleures performances pour vos circuits.

Plusieurs lignes d'entrée et de sortie

Avec huit lignes d'entrée et quatre lignes de sortie, le CI offre de nombreuses options de connectivité.Cette configuration vous donne la flexibilité de concevoir des circuits qui nécessitent plusieurs connexions sans aucune complexité.

Spécifications techniques du circuit intégré 7408

Paramètre	Valeur
Famille logique	TTL
Nombre de portes	Quad 2 entrave et
Double en ligne (dil)	14 broches
2 entrées indépendantes et portes	4
Tension d'alimentation (VCC)	4.75 V à 5,25 V
Tension d'entrée de haut niveau (VIH)	2v (min)
Tension d'entrée de bas niveau (VIL)	0,8 V (max)
Tension de sortie de haut niveau (VOH)	2,7 V (min)
Tension de sortie de bas niveau (Vol)	0,5 V (max)
Courant d'entrée (IIH / IIL)	± 20µA (max)
Courant de sortie (IOH / IOL)	± 8 mA (max)
Retard de propagation (TPD)	11NS (typique)
Plage de température de fonctionnement	0 ° C à 70 ° C
Emballer	Double ensemble en ligne (DIP)

Diagramme Pinout de 7408 IC

Le 7408 IC a quatorze broches, chacune servant une fonction spécifique.Il s'agit notamment des broches pour le sol (GND) et l'alimentation électrique (VCC).La broche 1 agit comme la première entrée pour la première et la porte, la broche 2 sert de deuxième entrée et la broche 3 fournit la sortie pour cette porte.De même, les broches 4 à 6 gèrent les entrées et la sortie pour la seconde et la porte.

La broche 7 est désignée comme connexion à la terre, garantissant que la puce est correctement alimentée.À l'extrémité opposée, la broche 14 sert de broche VCC, qui fournit l'alimentation requise pour que la puce fonctionne efficacement.

Le diagramme du 7408 IC utilise "A" et "B" pour indiquer les entrées pour chaque porte, tandis que "Y" représente la sortie."GND" et "VCC" mettent en évidence les connexions du sol et de l'alimentation, vous aidant à comprendre comment la puce s'intègre dans un circuit.

Configuration de la broche de 7408 IC

PIN N °	Nom de broche	Description
1	Une porte d'entrée 1	Entrée de la première et de la porte (entrée A1)
2	B Gate d'entrée 1	Entrée du premier et de la porte (entrée B1)
3	Y Gate de sortie 1	Sortie du premier et de la porte
4	Une porte d'entrée 2	Entrée du deuxième et de la porte (entrée A2)
5	B Gate d'entrée 2	Entrée du deuxième et de la porte (entrée B2)
6	Y Gate de sortie 2	Sortie du deuxième et de la porte
7	Sol	Terre (terrain d'entente pour toutes les portes)
8	Y Gate de sortie 3	Entrée du troisième et de la porte (entrée A3)
9	B Gate d'entrée 3	Entrée du troisième et de la porte (entrée B3)
10	Une porte d'entrée 3	Sortie du troisième et porte
11	Y Gate de sortie 4	Alimentation positive
12	B Gate d'entrée 4	Entrée du quatrième et de la porte (entrée A4)
13	Une porte d'entrée 4	Entrée du quatrième et de la porte (entrée B4)
14	VCC - Alimentation positive	Sortie du quatrième et porte

Table de vérité pour IC 7408

Le 7408 IC contient quatre entraves et des portes et fonctionne en fonction d'une simple table de vérité qui reflète la logique de base d'un et de la porte.

A (entrée)	B (entrée)	Y (sortie)
0	0	0
0	1	0
1	0	0
1	1	1

Dans le tableau:

• "A" et "B" sont les deux entrées pour chacune et la porte.

• "Y" représente la sortie de la porte.

• "0" et "1" indiquent respectivement les niveaux de tension bas (0V) et élevés (généralement 5 V dans la logique TTL).

La sortie (y) d'une porte et une porte ne devient élevée (1) que lorsque les deux entrées (A et B) sont élevées (1).Si l'une ou les deux entrées est faible (0), la sortie reste faible (0).Ce comportement est cohérent dans les quatre et les portes du 7408 IC.

Options équivalentes pour IC 7408

• SN7408: Équivalent au 7408, partie de la série Texas Instruments SN

• 74LS08: Version Schottky à faible puissance avec commutation plus rapide et consommation d'énergie inférieure

• 74HC08: Version CMOS à grande vitesse avec une plage de tension plus large et une opération plus rapide

• 74HCT08: CMOS à grande vitesse avec des entrées compatibles avec la logique TTL

• CD4081: Version CMOS prenant en charge une plage de tension de 3V à 18V

• MC14008: Version CMOS similaire au CD4081, conçu pour des applications de tension plus élevée

Fabricants de 7408 circuits intégrés

Le 7408 IC fait partie de la série 74xx largement utilisée de circuits intégrés logiques numériques.Cette série comprend une variété de CI, chacune conçue pour effectuer des fonctions logiques spécifiques.Le 7408, en particulier, est un quad 2 entrave et une porte contenant quatre et des portes, chacune avec deux entrées.

Plusieurs sociétés de semi-conducteurs fabriquent le 7408 IC et d'autres CI dans la série 74xx:

• Texas Instruments (TI): une société de semi-conducteurs principale connue pour produire un large éventail de CI, y compris ceux de la série 74xx.

• Fairchild Semiconductor: qui fait maintenant partie de sur Semiconductor, Fairchild a été l'une des premières sociétés à produire des ICS de série 74xx.

• NXP Semiconductors: Anciennement Philips Semiconductors, NXP est un fabricant bien connu de Série 74XX ICS Logic.

• Stmicroelectronics: un fabricant mondial de semi-conducteurs produisant divers CI, y compris ceux de la série 74xx.

Bien que le 7408 IC puisse varier légèrement entre les fabricants, les versions sont généralement interchangeables tant qu'elles répondent aux spécifications standard de la série 74xx.

Applications de 7408 IC

Portes logiques numériques

Le 7408 IC est largement utilisé pour implémenter les portes logiques numériques dans les circuits.Son et les portes sont idéales pour effectuer des opérations logiques de base dans les systèmes numériques.

Comptoirs binaires

Ce CI joue un rôle dans les compteurs binaires en aidant à traiter les signaux qui augmentent ou diminuent un décompte binaire.Il garantit un comptage précis dans les applications numériques.

Multiplexeurs

Les multiplexeurs s'appuient sur des portes logiques comme celles du 7408 pour combiner plusieurs signaux d'entrée en une seule sortie.Le CI assure la sélection et le traitement des signaux lisses.

Tongs

Le 7408 est souvent utilisé dans la conception de tongs, qui sont essentiels pour créer des éléments de mémoire dans les systèmes numériques.Il aide à stocker et à basculer efficacement les données binaires.

Chauffeur de bus / récepteur

Dans les bus de données, ce CI agit comme un pilote ou un récepteur, permettant un transfert de données fiable entre les composants sans interférence ni perte de signal.

Adresser des décodeurs

Le CI est également utilisé dans le décodage d'adresse, un processus qui garantit un routage approprié des signaux vers des emplacements de mémoire ou de matériel spécifiques dans des appareils numériques.

Verrouillage de données

7408 ICS peut aider à créer des verrous de données, qui stockent temporairement les données pour le traitement.Cela les rend précieux dans les applications sensibles au timing.

Circuits de porte logique

Ce CI forme l'épine dorsale de nombreux circuits de porte logique, offrant des opérations logiques cohérentes et fiables pour des conceptions complexes.

Décodeurs

Les décodeurs utilisent et les portes comme celles du 7408 IC pour convertir les entrées binaires en sorties spécifiques, garantissant un décodage de signal précis.

Shift Registres

Les registres de décalage nécessitent des opérations logiques précises, et le 7408 IC facilite le changement et le stockage des données efficacement au sein de ces systèmes.

Comptoirs

Ce CI contribue à divers conceptions de comptoirs en fournissant la logique requise pour compter les processus dans les appareils numériques.

Circuits arithmétiques

Le CI est utilisé dans les circuits arithmétiques pour effectuer des opérations de base comme l'addition et la soustraction, soutenant la conception de systèmes de calcul.

Unités de mémoire

Dans les unités de mémoire, le CI aide à gérer le flux de données et le stockage, assurant des opérations de lecture et d'écriture transparentes.

Mesurer les instruments

7408 ICS sont utilisés dans la mesure des instruments pour traiter les signaux et fournir des lectures précises, assurant des mesures fiables.

Serveurs

Les serveurs utilisent le CI pour gérer le flux de données et effectuer des opérations logiques, améliorer leurs capacités d'efficacité et de traitement.

Alus (unités logiques arithmétiques)

Le CI fait partie intégrante de l'ALUS, aidant à effectuer des opérations arithmétiques et logiques dans les processeurs et les systèmes numériques.

Systèmes de contrôle

Dans les systèmes de contrôle, le CI assure la prise de décision logique et l'exécution fluide des processus automatisés.

Interface d'entrée / sortie

Ce CI aide à gérer les interfaces d'entrée et de sortie en contrôlant le transfert de données entre les périphériques et en garantissant un bon routage de signal.

Déclenchement du signal

Notes maximales absolues pour 7408 IC

Le 7408 IC est idéal pour la déclenchement du signal, où il contrôle et dirige l'écoulement des signaux dans un circuit, améliorant les performances globales du système.

Tension d'alimentation	7v
Tension d'entrée	5,5 V
Fonctionnement de la température de l'air libre	0 ° C à + 70 ° C
Plage de températures de stockage	-65 ° C à + 150 ° C

Il est important d'adhérer à ces cotes maximales pour assurer la fonctionnalité et la longévité appropriées du 7408 IC.Le dépassement de ces limites peut causer des dommages ou entraîner des performances dégradées.En restant dans ces gammes spécifiées, vous pouvez maintenir la fiabilité et les performances du CI dans votre circuit.

Retard de propagation maximale

Le 7408 IC a un délai de propagation maximal de 10 nanosecondes (NS).C'est le temps qu'il faut pour un changement dans l'entrée pour produire un changement correspondant dans la sortie.Cette caractéristique est particulièrement utile pour les circuits numériques à grande vitesse, où le timing et la synchronisation sont essentiels pour un fonctionnement en douceur.

Plage de température de fonctionnement

Le CI peut fonctionner efficacement dans une large plage de températures de -55 ° C à 125 ° C.Cela permet à la puce de fonctionner de manière fiable dans une variété de conditions environnementales, des températures extrêmement froides à très chaudes.Une telle polyvalence le rend adapté à une utilisation dans les applications industrielles ainsi que dans des contextes qui peuvent subir des conditions météorologiques extrêmes ou des fluctuations de température.

Plage de températures de stockage

Le CI peut être stocké en toute sécurité dans une plage de température de -65 ° C à 150 ° C.Cela garantit que la puce conserve sa fonctionnalité même après avoir été stockée pendant de longues périodes.Que ce soit en périodes inactives ou pendant son transport, cette large gamme de stockage protège le CI contre les dommages potentiels en raison de conditions de stockage défavorables.

Opération à grande vitesse

Le 7408 IC est conçu pour fonctionner à grande vitesse, atteignant jusqu'à 10 MHz.Cette capacité le rend adapté aux applications nécessitant un traitement rapide du signal et des temps de réponse rapides, en particulier dans les systèmes numériques à haut débit.Ses performances fiables dans de tels scénarios en font un choix préféré pour de nombreux ingénieurs et concepteurs.

Conditions de fonctionnement recommandées de 7408 IC

Symbole	Paramètre	Min	Taper	Max	Unités
VCC	Tension d'alimentation	4.75	5	5.25	V
Vih	Tension d'entrée de haut niveau	2	-	-	V
Vil	Tension d'entrée de bas niveau	-	-	0.8	V
Ioh	Courant de sortie de haut niveau	-0,4	-	-	mame
LIO	Courant de sortie de faible niveau	-	-	16	mame
Faire	Température de fonctionnement de l'air libre	0	-	70	° C

Caractéristiques électriques de 7408 IC

Symbole	Paramètre	Conditions	Min	Taper	Max	Unités
Vi	Tension de pince d'entrée	VCC = min, II = -12MA	-	-	-1,5	V
Voh	Tension de sortie de haut niveau	Vcc = min, ioh = max, vih = max	2.4	3.4	-	V
Vol	Tension de sortie de bas niveau	Vcc = min, iol = max, vih = max	-	0,2	0.4	V
Ii	Courant d'entrée @ tension d'entrée max	VCC = max, vi = 5,5 V	-	-	1	mame
Iih	Courant d'entrée de haut niveau	VCC = max, vi = 2,4 V	-	-	40	µA
Iil	Courant d'entrée de faible niveau	VCC = max, vi = 0,4 V	-	-	-1.6	mame
Ios	Courant de sortie de court-circuit	VCC = max	-18	-	-55	mame
Icch	Le courant d'alimentation avec des sorties élevées	VCC = max	-	4	8	mame
ICCL	Le courant d'alimentation avec des sorties faibles	VCC = max	-	12	22	mame

Caractéristiques de commutation de 7408 IC

Symbole	Paramètre	Conditions	Min	Taper	Max	Unités
TPLH	Temps de propagation Temps à faible hauteur	Cl = 15pf, rl = 400Ω	-	22	-	ns
TPHL	Temps de retard de propagation Temps élevé à faible	Cl = 15pf, rl = 400Ω	-	15	-	ns
