Zener Diodes: Working, Applications et Guide de régulation de tension

Les diodes Zener sont des pièces spéciales en électronique car elles peuvent gérer l'électricité d'une manière que la plupart des autres pièces ne peuvent pas.Contrairement aux diodes régulières qui permettent à l'électricité de circuler dans une manière, les diodes Zener peuvent également gérer le flux lorsqu'il recule, mais seulement si l'électricité atteint un certain niveau connu sous le nom de tension Zener.Ce guide couvrira le fonctionnement des diodes Zener, leurs différentes utilisations en électronique et ce qui les rend à la fois bénéfiques et difficiles à utiliser.

Catalogue

Qu'est-ce qu'une diode Zener?

Une diode Zener est un type unique de composant semi-conducteur qui est spécialement conçu pour fonctionner dans des conditions de dégradation inverse, garantissant une tension stable à travers ses bornes.Contrairement aux diodes conventionnelles qui permettent principalement au courant de s'écouler dans une seule direction et de le bloquer dans l'inverse, les diodes Zener sont conçues non seulement pour résister mais également fonctionner de manière fiable à une tension inverse prédéfinie, communément appelée la tension de rupture Zener.Cette caractéristique distinctive en fait un composant important dans les circuits de régulation de tension, car ils aident à maintenir une sortie de tension régulière même lorsqu'il existe des variations de la tension d'entrée ou des fluctuations de la charge.Leur capacité à fournir une régulation de tension cohérente est utile pour prévenir l'instabilité de la tension, ce qui pourrait autrement affecter les performances des composants électroniques sensibles.Vous pouvez sélectionner des diodes Zener avec des tensions de dégradation spécifiques en fonction des exigences précises de leurs circuits, ce qui en fait un élément dans la conception et le développement de systèmes électroniques efficaces et résilients.

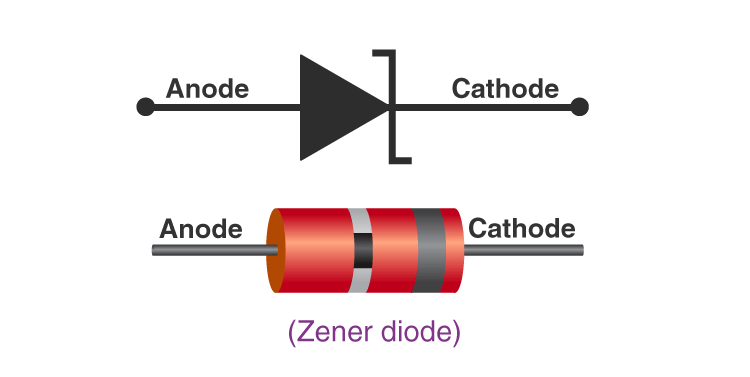

Figure 2. Symbole de diode Zener et contours du package

La figure illustre le symbole de diode Zener et sa représentation physique.Le symbole de circuit montre une diode standard avec une ligne pliée supplémentaire à la cathode, représentant sa capacité à mener en mode de panne inverse.Le contour physique représente un package de diode Zener typique, marqué de bornes d'anode et de cathode pour une orientation appropriée dans les circuits.La cathode est souvent identifiée par une bande distincte, assurant une identification facile pendant l'installation.Cette double représentation met l'accent sur l'objectif de la diode Zener en tant que régulateur de tension pour maintenir une tension stable dans les systèmes électroniques.

Structure de diode Zener

Figure 3. Structure de la diode Zener

Le diagramme fournit une représentation détaillée de la construction d'une diode Zener, un composant dans les circuits électroniques pour la régulation et la protection de la tension.La base de la diode est un substrat de type P, qui sert de matériau de base pour l'appareil.Une zone spécifique de ce substrat est diffusée avec un matériau de type N, créant la jonction PN qui est nécessaire pour la fonctionnalité de la diode.Cette jonction PN permet à la diode de mener dans la région de panne inversée, qui est une caractéristique unique des diodes Zener, leur permettant de maintenir une tension stable sur leurs bornes malgré les modifications des conditions de tension d'entrée ou de charge.

Pour faciliter la connectivité électrique, une couche métallique est déposée à la surface.Cette couche fournit des bornes pour la cathode (connectée au matériau de type N) et l'anode (connectée au substrat de type p), permettant à la diode d'être facilement intégrée dans les circuits.De plus, la structure entière est isolée et protégée par une couche de dioxyde de silicium (Sio₂), qui agit comme une barrière contre les facteurs environnementaux tels que l'humidité, la poussière et les interférences électriques.Cette isolation assure la fiabilité et la longévité de la diode pendant le fonctionnement.

La construction de la diode Zener est soigneusement conçue pour gérer les tensions de dégradation élevées tout en maintenant la précision.Sa capacité à stabiliser la tension en fait un composant important dans diverses applications électroniques, telles que les alimentations, les régulateurs de tension et les dispositifs de protection des circuits.Ce diagramme capture les éléments de conception complexes qui permettent à la diode Zener de fonctionner efficacement et efficacement dans ces rôles.

Comment fonctionne une diode Zener?

Une diode Zener fonctionne de manière similaire à une diode standard lorsqu'elle est biaisée vers l'avant, permettant au courant de s'écouler avec une chute de tension minimale, généralement autour de 0,7 V pour les variantes à base de silicium.Cependant, sa caractéristique unique et la plus précieuse émerge lorsqu'elle est biaisée.Dans ce mode, à mesure que la tension inverse appliquée augmente progressivement et approche du seuil de panne de Zener, seul un très petit courant de fuite s'écoule initialement.Une fois que la tension inverse atteint le niveau de panne conçu, un changement significatif se produit: le champ électrique interne dans la structure des diodes se renforce à un point critique, provoquant une forte augmentation du flux de courant.Cela se produit sans une augmentation correspondante de la tension, permettant à la diode Zener de maintenir une tension de sortie stable à différents niveaux de courant.

Ce comportement de tension régulé excellent dans les applications de régulation de tension, garantissant que les circuits électroniques reçoivent une alimentation de tension stable malgré les fluctuations des conditions de tension d'entrée ou de charge.En raison de cette capacité, les diodes Zener sont largement utilisées dans les circuits d'alimentation, les systèmes de référence de tension et les mécanismes de protection qui protégeaient les composants électroniques sensibles à partir de pointes de tension.Surtout, ce processus de répartition n'est pas destructeur, les diodes Zener sont spécifiquement conçues pour fonctionner en toute sécurité dans leurs limites de dissipation de puissance nominales, assurant une fiabilité à long terme dans les conceptions de circuits.Leur régulation de tension prévisible et leur capacité à maintenir les performances dans une gamme de conditions électriques en font un élément important de l'électronique moderne.

Figure 4. Schéma de tension DC à diode Zener

La figure illustre le principe de travail d'une diode Zener dans son mode polarisé inverse.À gauche, la diode Zener est représentée avec une tension inverse (𝑉𝑍) appliquée à travers elle et un courant (𝐼𝑍) circulant à travers la diode une fois la tension de dégradation atteinte.Ce comportement est représenté à droite par un circuit équivalent symbolisant la diode Zener comme source de tension.Lorsque la tension inverse dépasse la tension de panne Zener, la diode maintient une tension constante (𝑉𝑍) à travers ses bornes, quelles que soient les variations du courant.Cette régulation de tension stable rend la diode Zener idéale pour protéger les circuits contre la surtension et le maintien d'une tension de référence fixe dans les alimentations et autres systèmes électroniques.La figure résume sa fonction comme un stabilisateur de tension fiable.

Différence entre les diodes Zener et les diodes standard

Niveaux de dopage

L'une des principales distinctions entre les diodes Zener et les diodes standard réside dans le niveau de dopage appliqué pendant leur construction. Diodes Zener sont conçus avec une concentration de dopage beaucoup plus élevée par rapport aux diodes standard.Ce dopage lourd réduit la tension de dégradation, permettant aux diodes Zener d'atteindre une panne contrôlée et précise à des tensions inversées inférieures.L'augmentation de la concentration de dopage rend également la région de déplétion dans la diode beaucoup plus étroite.Une région d'épuisement plus mince améliore la capacité de la diode Zener à gérer efficacement le processus de panne inversé sans subir de dégâts.Cette conception structurelle rend les diodes Zener idéales pour les applications conservant une tension stable et bien réglementée, même dans des conditions électriques fluctuantes.

En revanche, Diodes standard sont moins fortement dopés, ce qui conduit à une région de déplétion plus large et à des tensions de panne plus élevées.Cette conception hiérarchise le flux de courant dans le sens avant, principalement à des fins de rectification, tout en limitant la capacité de la diode à conduite en sens inverse sans dommage.En conséquence, les diodes standard ne conviennent pas aux rôles de régulation de tension ou de stabilisation qui nécessitent un comportement de panne contrôlé.La différence dans les niveaux de dopage met en évidence la nature spécialisée des diodes Zener, les distinguant de leurs homologues standard.

Conductivité électrique

Une autre différence entre les diodes Zener et les diodes standard est leur conductivité électrique dans différentes conditions de biais. Diodes standard sont conçus pour effectuer un courant uniquement dans le sens avant, leur permettant de fonctionner comme des vannes à courant unidirectionnelles.Lorsqu'elles sont inversées, les diodes standard bloquent le courant du courant presque entièrement jusqu'à ce que la tension inverse dépasse leur point de panne, auquel point la diode peut être endommagée ou échoué.Ce comportement unidirectionnel limite leur utilisation aux applications comme la rectification, où le courant n'est autorisé dans une seule direction.

Diodes Zener, en revanche, sont construits pour fonctionner dans des conditions de polarisation vers l'avant et inverse.Alors qu'ils se comportent comme des diodes standard dans le sens avant, conduisant avec une chute de tension minimale, leur capacité unique réside dans leur capacité à mener à l'envers une fois que la tension appliquée atteint leur seuil de panne.Cette caractéristique permet aux diodes Zener de servir de régulateurs de tension, en maintenant systématiquement une tension de sortie fixe, quelles que soient les fluctuations dans les conditions de tension d'entrée ou de charge.Ce comportement à double conductivité rend les diodes Zener les mieux dans les circuits qui nécessitent une stabilisation fiable de tension et une protection contre la surtension.

Caractéristiques des diodes Zener

Caractéristiques à terme

En mode biais avant, les diodes Zener présentent un comportement qui reflète étroitement celui des diodes standard.Lorsqu'une tension directe est appliquée à travers les bornes de la diode, elle commence à effectuer un courant une fois que la tension dépasse le seuil de tension vers l'avant, qui varie de 0,6 à 0,7 volts pour les diodes à base de silicium.À ce stade, la diode permet au courant de le traverser tout en maintenant une chute de tension relativement faible et cohérente sur ses bornes.Cette chute de tension directe reste presque constante, quelles que soient les variations du courant qui traversent la diode, ce qui le rend très efficace pour les conceptions de circuits qui nécessitent une perte d'énergie minimale pendant la conduction.L'efficacité et la fiabilité de cette opération de biais à terme garantissent que les diodes Zener peuvent s'intégrer de manière transparente dans une variété de systèmes électroniques où une faible tension vers l'avant est une exigence.

De plus, le seuil de tension avant faible des diodes Zener garantit qu'ils peuvent fonctionner efficacement dans des circuits qui exigent un contrôle précis sur le flux de courant.Cette caractéristique les rend adaptés à une utilisation dans des situations où une conduction directe cohérente et prévisible est nécessaire.Malgré leurs capacités de polarisation inverse uniques, le fonctionnement de biais directs des diodes Zener fait partie de leur fonctionnalité, car il leur permet de jouer un double rôle dans certaines applications.Cette caractéristique démontre la polyvalence des diodes Zener et souligne leur utilité en tant que composants polyvalents dans les conceptions électroniques modernes.

Caractéristiques inversées

Le trait déterminant des diodes Zener réside dans leur capacité à fonctionner efficacement en mode biais inverse, une capacité qui les distingue des diodes standard.Sous biais inverse, une diode Zener bloque initialement le flux de courant, similaire à une diode ordinaire.Cependant, à mesure que la tension inverse augmente et atteint la tension Zener de la diode, une tension de panne prédéfinie unique à chaque diode, la diode subit un changement.À cette tension, l'impédance de la diode Zener baisse fortement, lui permettant de mener un courant à l'envers tout en maintenant une tension stable à travers ses bornes.Ce phénomène, connu sous le nom de panne Zener, est ce qui permet à la diode de fonctionner comme un régulateur de tension fiable.La diode est importante pour les applications nécessitant une tension stable car elle maintient la tension presque constante, même si le courant change.

De plus, cette caractéristique du biais inverse des diodes Zener est utilisée pour les applications qui nécessitent une protection contre les pics de tension ou la fourniture d'une tension de référence régulière.Une fois que la tension inverse dépasse la tension Zener, la diode absorbe le courant excédentaire, garantissant que la tension à travers les composants sensibles reste stable et dans des limites sûres.Cela fait du composant des diodes Zener dans les circuits de protection contre les surtensions, où ils protégent l'électronique des dommages causés par des surtensions soudaines de tension.La capacité des diodes Zener à stabiliser la tension dans une large gamme de conditions de courant en fait également un choix préféré pour la régulation de la tension dans les alimentations et autres systèmes électroniques qui exigent un contrôle précis des tensions de fonctionnement.

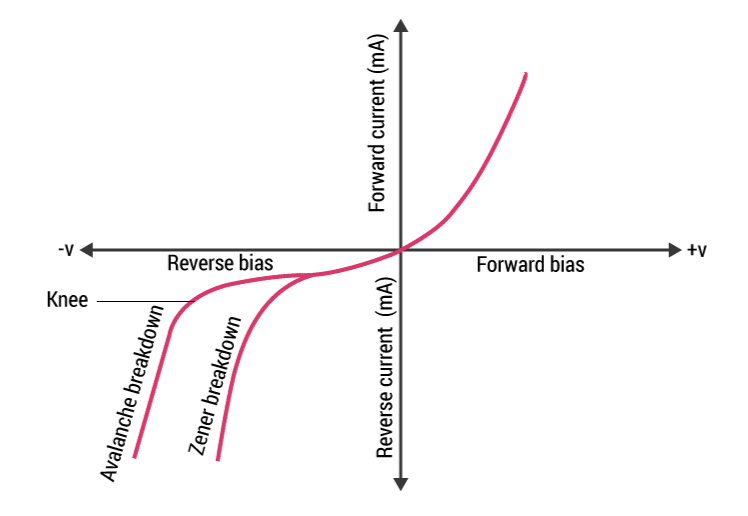

Figure 5. Caractéristiques de la diode Zener

Fonctions d'une diode Zener

Stabilisation de tension

L'une des fonctions les plus courantes d'une diode Zener est la stabilisation de la tension, où elle garantit que la tension de sortie reste constante, même en présence de fluctuations dans la tension d'entrée ou variant des conditions de charge.Cette capacité à fournir une tension régulière est bonne pour le fonctionnement fluide des appareils électroniques, en particulier dans les circuits sensibles qui reposent sur des niveaux de tension précis pour le fonctionnement.Lorsqu'elles sont utilisées dans les systèmes d'alimentation, les diodes Zener régulent la tension en entrant leur mode de panne inversé une fois que la tension d'entrée dépasse la tension Zener.À ce stade, la diode maintient une tension fixe sur ses bornes, empêchant la sortie de dépasser une valeur spécifique.Cela garantit que les composants en aval reçoivent une tension stable et fiable pour un bon fonctionnement.

Le rôle des diodes Zener dans la stabilisation de la tension est important dans les environnements avec des sources d'alimentation ou des circuits instables sujets aux variations de tension.Par exemple, dans les appareils à batterie, où la tension de la batterie tombe progressivement avec le temps, une diode Zener peut aider à maintenir une tension de fonctionnement cohérente pour les circuits.En absorbant la tension excessive ou en compensant les gouttes, la diode empêche les dysfonctionnements causés par une puissance incohérente.Cela rend les diodes Zener excellentes dans la conception de l'alimentation, assurant la longévité et la fiabilité des systèmes électroniques.

Modification des niveaux de sortie

Les diodes Zener jouent également un rôle dans la modification des niveaux de sortie dans les circuits électroniques, permettant d'atteindre des exigences de tension précises.En plaçant stratégiquement une diode Zener dans un circuit, il devient possible de définir un niveau de tension fixe, garantissant que la sortie ne dépasse pas un seuil spécifié.Cette fonction est utile dans les scénarios de régulation de tension où la sortie doit être adaptée pour correspondre aux exigences de fonctionnement de composants ou sous-systèmes spécifiques.La diode Zener serre efficacement la tension à sa tension Zener, permettant aux circuits de fonctionner dans des limites sûres et prédéfinies.

Cette capacité à modifier les niveaux de sortie est utilisée dans des applications comme le décalage de niveau de tension, où les éléments de circuit nécessitent une tension différente de la source d'entrée.Par exemple, dans les circuits numériques interfaçants avec des composants analogiques, les diodes Zener peuvent aider à adapter les niveaux de tension pour assurer la compatibilité entre différents systèmes.Cette fonction est utilisée dans les circuits où plusieurs niveaux de tension sont nécessaires, car la diode Zener peut définir des limites de tension spécifiques, améliorant la polyvalence de la conception globale.

Pics de forme d'onde d'élimination

Les diodes Zener sont souvent utilisées dans les applications de forme de forme d'onde, en particulier pour couper les pics des formes d'onde de tension.Cela garantit que la tension ne dépasse pas un seuil prédéterminé, protégeant les composants du circuit contre les dommages causés par des niveaux de tension excessifs.Dans cette fonction, la diode Zener est connectée en biais inverse, et lorsque la tension d'entrée dépasse la tension Zener, la diode conduit, tronquant efficacement les pics de forme d'onde.Cette coupure contrôlée maintient l'intégrité du signal en la gardant dans des limites de fonctionnement sûres dans des applications telles que le traitement audio, les systèmes de communication et les circuits de conditionnement du signal.

L'écrêtage de la forme d'onde avec les diodes Zener est important dans les scénarios où la tension excessive pourrait déformer les signaux ou introduire des erreurs dans la transmission des données.En limitant la tension à une plage définie, la diode garantit que le signal reste propre et inconnu, préservant la qualité des informations transmises.Cette fonctionnalité protège également les composants sensibles des dommages induits par la tension, garantissant la longévité et la stabilité du circuit.Par exemple, dans les amplificateurs audio, les diodes Zener peuvent couper des pointes indésirables dans le signal audio, entraînant une sortie sonore plus claire sans distorsion.

Protection contre les pointes de tension

Les diodes Zener jouent un rôle dans la protection des circuits électroniques contre les pointes de tension transitoire, qui peuvent se produire en raison de surtensions de puissance, de coups de foudre ou de changements de charge soudains.Ces pics peuvent endommager les composants sensibles, entraînant un dysfonctionnement ou une défaillance complète de l'appareil.En utilisant des diodes Zener, une tension excessive peut être détournée en toute sécurité des composants vulnérables.Lorsque la tension dépasse la tension Zener de la diode, elle mène l'excès de courant à terre, empêchant la surtension d'atteindre les parties du circuit.

Cette fonction de protection rend les diodes Zener importantes dans les dispositifs de protection contre les surtensions et les systèmes de gestion de l'alimentation.Par exemple, dans les réseaux électriques et les systèmes industriels, Zener Diodes sauvegarde l'équipement contre des surtensions de tension inattendues qui pourraient autrement causer des dommages coûteux.Leur réponse rapide aux pointes de tension garantit que les événements transitoires sont atténués avant de pouvoir nuire.Cela en fait une solution fiable et rentable pour améliorer la durabilité et la sécurité des systèmes électroniques fonctionnant dans des environnements sévères ou imprévisibles.

Référence de tension de précision

Dans les applications qui exigent une précision élevée, telles que les convertisseurs analogiques-numériques, les régulateurs de tension et les systèmes d'instrumentation, les diodes Zener servent de références de tension de précision fiables.Leur capacité à maintenir une tension de sortie stable, même dans des conditions de charge ou des facteurs environnementaux, garantit qu'ils fournissent une tension de référence cohérente pour les opérations.Cette stabilité est obtenue grâce au processus de panne Zener, qui permet à la diode de réguler la tension dans une plage étroite de tolérance.

Cette fonction de référence de tension de précision est utilisée pour la précision des circuits.Par exemple, dans les dispositifs de mesure, une diode Zener peut fournir une référence de tension stable qui permet des lectures et des calculs précis.De même, dans les aliments régulés, les diodes Zener garantissent que la tension de sortie reste constante, fournissant la cohérence des composants et des processus délicats.La fiabilité des diodes Zener dans le maintien d'une tension fixe dans diverses conditions dans les applications qui nécessitent un contrôle de tension exact pour des performances optimales.

Tester une diode Zener

1. Inspection visuelle: L'étape initiale dans le test d'une diode Zener effectue une inspection visuelle détaillée.Cela implique d'examiner la diode pour tout dommage physique, tels que des fissures visibles, des marques de brûlure, une décoloration ou d'autres irrégularités qui pourraient signaler des surcharges passées ou une contrainte thermique.Ces défauts visibles peuvent indiquer que la diode ne fonctionne plus comme prévu et pourrait compromettre ses performances dans un circuit.La vérification des marques sur la diode est une partie importante de cette inspection.Ces marques aident à vérifier que la diode est du type correct et a la tension et les cotes de courant appropriés pour son application prévue.S'assurer que la diode n'est à la fois pas endommagée et correctement étiquetée est une étape avant de effectuer des tests électriques.

2. Test multimètre en mode biais avant: Pour tester la diode Zener en mode biais avant, un multimètre équipé d'une fonction de test de diode est utilisé.Le fil positif (rouge) du multimètre est connecté à l'anode, tandis que le fil négatif (noir) est connecté à la cathode.Une diode Zener fonctionnelle doit afficher une chute de tension directe entre 0,6 et 0,7 volts, ce qui est typique d'une diode à base de silicium.Cette mesure confirme que la diode Zener peut effectuer un courant correctement dans le sens avant, se comportant comme une diode standard.Si le multimètre affiche un circuit ouvert ou une chute de tension supérieure, la diode peut être défectueuse et inadaptée à une utilisation dans un circuit.

3. Test multimètre en mode biais inverse: Le test d'une diode Zener en mode biais inverse aide à déterminer son comportement sous tension inverse.Pour effectuer ce test, les fils du multimètre sont inversés, le plomb positif (rouge) connecté à la cathode et le fil négatif (noir) à l'anode.Dans ce mode, le multimètre est réglé sur une plage de tension plus élevée.Bien qu'un multimètre ne puisse pas mesurer directement la tension Zener, il peut indiquer si la diode bloque le courant sous la tension de panne.Si la diode effectue immédiatement sous une faible tension inverse, elle peut être endommagée.Ce test préliminaire est utile avant d'effectuer des mesures de tension Zener plus précises avec un équipement spécialisé.

4. Tester la tension Zener avec une alimentation contrôlée: Pour mesurer avec précision la tension Zener, une alimentation contrôlée est utilisée en combinaison avec un voltmètre.La configuration du test consiste à connecter la diode Zener en série avec une résistance appropriée pour limiter le courant et augmenter progressivement la tension d'alimentation.À mesure que la tension augmente, le point auquel la diode commence à mener en biais inverse est notée, il s'agit de la tension Zener.Une diode Zener correctement fonctionnelle devrait maintenir cette tension de manière cohérente, même si le courant varie.Ce test confirme la capacité de la diode à stabiliser la tension et à évaluer sa pertinence dans les applications de régulation de tension.

5. Confirmation de la préparation et de la fiabilité opérationnelles: En terminant ces procédures de test, la préparation opérationnelle et la fiabilité d'une diode Zener peuvent être évaluées en profondeur.Chaque test joue un rôle dans la vérification de la capacité de la diode à remplir ses fonctions, de la conduite du courant dans le biais avant au maintien d'une tension constante en biais inverse.Assurer que la diode passe ces tests est bonne pour les applications qui dépendent d'une régulation de tension stable ou d'une protection de circuit.Les tests et la surveillance réguliers peuvent identifier les problèmes potentiels tôt, réduisant le risque de défaillance du circuit et améliore la fiabilité globale et la durée de vie des systèmes électroniques.

Avantages et inconvénients des diodes Zener

Avantages

• Régulation de tension stable

L'un des avantages les plus avantageux des diodes Zener est leur capacité à fournir une régulation de tension très stable.Contrairement aux diodes standard, qui sont principalement utilisées pour la rectification, les diodes Zener sont conçues pour maintenir une tension de sortie cohérente à travers leurs bornes, même en présence de tensions d'entrée fluctuantes ou de différents conditions de charge.Cette stabilité est obtenue grâce à leur mécanisme de panne inversé, ce qui leur permet de serrer la tension à un niveau précis.En raison de cette propriété, les diodes Zener sont largement utilisées dans les circuits d'alimentation, les systèmes de référence de tension et les circuits de protection, où le maintien de conditions de fonctionnement cohérentes est utilisée pour la sécurité et la fiabilité des composants sensibles.Leur capacité à réguler la tension assure efficacement le bon fonctionnement des appareils électroniques dans divers environnements, que ce soit dans l'électronique grand public, les machines industrielles ou les systèmes de communication.

• Capacités de référence précises

Les diodes Zener excellent à fournir une référence de tension précise et fiable, ce qui en fait un choix préféré dans les applications nécessitant une précision élevée.Leur capacité à maintenir une tension fixe dans une gamme de conditions électriques et environnementales est la meilleure pour les équipements d'étalonnage, les dispositifs de mesure et les circuits de précision, tels que les convertisseurs analogiques-numériques (ADC).Ces convertisseurs s'appuient sur des références de tension précises pour assurer des représentations numériques précises des signaux analogiques.De même, les diodes Zener sont utilisées dans les circuits de comparaison de tension et les boucles de rétroaction dans les régulateurs, où des niveaux de tension cohérents sont nécessaires pour maintenir la stabilité du système.Leurs capacités de référence précises permettent le développement de conceptions électroniques sophistiquées qui exigent des niveaux élevés de précision, de répétabilité et de fiabilité.

• Taille compacte

La compacité physique des diodes Zener est un autre avantage, car leur petite taille permet une intégration facile dans les dispositifs électroniques modernes où la miniaturisation est une priorité.Cette caractéristique rend les diodes Zener précieuses en électronique portable, des appareils portables et d'autres applications limitées dans l'espace.Malgré leur petite taille, ils offrent des performances robustes, ce qui contribue à l'utilisation efficace de l'espace du conseil d'administration sans compromettre les fonctionnalités.Dans des appareils tels que les smartphones, les tablettes et les capteurs IoT, où la taille et les fonctionnalités sont nécessaires, les diodes Zener fournissent un excellent équilibre entre la compacité et la fiabilité.Leurs exigences d'espace légères et minimales les rendent également idéales pour les conceptions de circuits nécessitant une densité élevée des composants.

• rentable

En plus de leurs avantages fonctionnels, les diodes Zener sont connues pour leur rentabilité.Ils sont relativement peu coûteux et disponibles dans une large gamme de cotes de tension et de capacités d'alimentation, permettant de sélectionner l'option la plus appropriée pour leur application spécifique.Leur abordabilité en fait une solution accessible pour les projets à petite échelle et à grande échelle, permettant leur adoption généralisée dans l'électronique commerciale et industrielle.Que ce soit utilisé dans des dispositifs à faible coût ou des équipements industriels sophistiqués, le faible coût des diodes Zener aide à réduire les dépenses de production globales sans compromettre la qualité ou la fiabilité du produit final.

Désavantage

• Capacités limitées de traitement de l'énergie

Malgré leurs nombreux avantages, les diodes Zener ont certaines limites, dont l'une est leur capacité de manipulation de puissance relativement faible.La plupart des diodes Zener sont conçues pour des applications de puissance faible à modérée et ne peuvent gérer que les courants jusqu'à leur valeur nominale maximale.Si le courant dépasse cette limite, la diode peut surchauffer, entraînant des dommages permanents ou une défaillance.Cette limitation rend les diodes Zener moins adaptées aux applications de haute puissance, telles que celles impliquant des machines lourdes ou des systèmes de transmission d'alimentation.Dans de tels scénarios, des composants supplémentaires comme les dissipateurs de chaleur, les résistances de limitation de courant ou des méthodes de régulation de tension alternatives peuvent être nécessaires pour protéger la diode et assurer un fonctionnement stable.

• Sensibilité aux variations de température

Un autre inconvénient des diodes Zener est leur sensibilité aux changements de température ambiante.Les variations de température peuvent entraîner la dérive de la tension de Zener, affectant potentiellement les performances de la diode dans les applications de précision.Par exemple, dans les circuits nécessitant des références de tension très précises, même de légers changements dans la tension Zener peuvent entraîner des erreurs ou des incohérences.Cette sensibilité aux changements de température nécessite l'utilisation de mécanismes de compensation de température supplémentaires, tels que des thermistances ou des diodes compensées par température, pour stabiliser les performances.La conception de circuits pour tenir compte de cette sensibilité à la température peut ajouter de la complexité et du coût au système global, en particulier dans les environnements avec de larges fluctuations de température.

• Génération potentielle du bruit

Les diodes Zener peuvent également générer du bruit électrique pendant le fonctionnement, en particulier dans les applications à courant élevé où elles régulent la tension en biais inverse.Ce bruit, souvent appelé Zener Noise, peut interférer avec le fonctionnement de composants sensibles et dégrader les performances des circuits tels que les amplificateurs audio, les récepteurs de radio et les dispositifs de communication.S'il n'est pas adéquatement abordé, cette interférence peut entraîner une distorsion du signal ou une perte d'intégrité des données.Pour atténuer ce problème, beaucoup incorporent des composants de filtrage du bruit comme les condensateurs ou utilisent des techniques de régulation de tension alternatives dans des applications sensibles au bruit.Bien que ces solutions puissent gérer efficacement le problème, elles peuvent augmenter la complexité et le coût du circuit.

Spécifications de la diode Zener

Diodes Zener sont des composants semi-conducteurs uniques conçus pour conduire de l'électricité direction inverse une fois une tension inverse prédéterminée, connue sous le nom Zener tension de panne, est atteint.Vous trouverez ci-dessous les spécifications et les paramètres des diodes Zener:

1. Zener / Breakdown Tension - c'est la tension inverse spécifique à laquelle le La diode commence à mener de manière significative.Les diodes Zener sont disponibles avec Des tensions de panne allant de 1,2 V à plusieurs centaines de volts, en fonction de leur conception et de leur utilisation prévue.

2. Maximum Courant Zener - cela définit le courant le plus élevé que la diode peut gérer en mode de panne sans être endommagé. La dépassement de cette limite peut entraîner une surchauffe ou une défaillance.Le Zener maximum Le courant peut être calculé à l'aide de la formule:

3. minimum Courant Zener - c'est le courant le plus bas requis pour maintenir la diode dans sa région de panne pour une tension stable règlement.Si le courant tombe en dessous de cette valeur, la diode peut ne pas réguler correctement la tension.

4. alimentation Dissipation - cela indique la puissance maximale que la diode peut se dissiper en toute sécurité, calculé comme:

Diodes Zener ont généralement des cotes de puissance de 400mW, 500mW, 1W, 3W et 5W, avec Versions de puissance supérieure nécessitant une meilleure dissipation de chaleur.

5. Température Stabilité - Le La tension de panne d'une diode Zener peut fluctuer avec la température.Diodes avec une tension de panne autour 5.6v ont tendance à avoir un minimum Variation de la température, ce qui les rend idéales pour les applications nécessitant une stable Références de tension.

6. Tension Tolérance - Ce définit la précision de la tension Zener, représentée comme un pourcentage (par exemple, ± 5%), indiquant l'écart possible de la réelle Tension de panne de sa valeur nominale.

7. Zener Impédance - également appelé impédance dynamique, ce mesure combien la tension Zener change en réponse aux variations actuel.UN Impédance inférieure Assure une meilleure régulation de tension.

8. fuite Actuel- c'est un petit courant qui traverse le Diode lorsqu'une tension inverse sous le seuil de panne est appliquée. Bien que généralement négligeable, cela peut être une préoccupation dans les circuits de haute précision.

9. Jonction Température - la température la plus élevée à la jonction P-N de la diode peut tolérer avant de risquer les dommages.Une bonne gestion thermique est importante, Surtout pour les diodes Zener haute puissance.

10. Taper - Zener Les diodes se présentent sous différentes formes de package, y compris le trou à travers (par exemple, DO-41, DO-35) et montage de surface (par ex., SOD-123, SOT-23) variétés.Le package affecte la dissipation et l'adéquation de la puissance pour applications spécifiques.

Mécanismes de panne de diode Zener

Déchange d'avalanche

La dégradation de l'avalanche est un mécanisme clé qui se produit dans les diodes Zener à des tensions de polarisation inverse plus élevées.Ce phénomène commence lorsque la tension inverse à travers la diode dépasse un seuil, provoquant des porteurs de charge minoritaires, des électrons dans la région de type P et des trous dans la région de type N, à accélérer sous l'influence du champ électrique fort dans la région d'épuisement.À mesure que ces transporteurs gagnent de l'énergie, ils entrent en collision avec les atomes de réseau du matériau semi-conducteur, transférant de l'énergie pour générer des paires de trous électroniques supplémentaires à travers un processus appelé Ionisation d'impact.Cette réaction en chaîne augmente rapidement le nombre de porteurs de charge, conduisant à une forte augmentation du courant.Le processus d'avalanche dépend fortement de la résistance du champ électrique dans la diode, qui est déterminée par la tension inverse et les propriétés physiques de la construction de la diode.Les diodes Zener qui fonctionnent en fonction de la dégradation de l'avalanche sont conçues pour des tensions de panne plus élevées, généralement supérieures à 5 V, et sont couramment utilisées dans des applications nécessitant un fonctionnement robuste dans des conditions de haute tension.

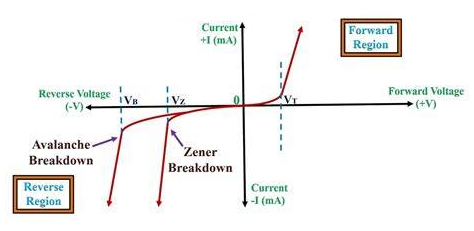

Figure 6. Déchange d'avalanche

En plus de sa fonctionnalité à haute tension, la panne d'avalanche est un processus stable et prévisible qui ne cause pas de dommages permanents la diode, à condition que le courant soit limité à la diode notes spécifiées.Ce mécanisme permet une régulation de tension fiable dans les circuits exposés à des tensions de biais inverse élevées, comme en puissance Approvisionnements et dispositifs de protection des surtensions.Cependant, le comportement précis de La panne de l'avalanche dépend de facteurs tels que le dopage de la diode niveaux, géométrie de la jonction et température ambiante, qui doivent tous être considéré lors de la conception et de l'application de telles diodes.

Dépression de Zener

La dégradation de Zener, contrairement à la dégradation de l'avalanche, se produit principalement à des tensions de biais inverse inférieures et implique un mécanisme physique complètement différent.Ce processus repose sur le tunneling mécanique quantique, un phénomène dans les diodes Zener conçus pour les gammes de tension inférieure, généralement inférieures à 5 V.Lorsqu'un champ électrique fort est appliqué à travers la jonction P-N, il rétrécit la barrière potentielle qui sépare la bande de valence du matériau de type P de la bande de conduction du matériau de type N.Dans ces conditions, les électrons dans la bande de valence gagnent suffisamment d'énergie pour quantum tunnel mécaniquement à travers cette barrière rétrécie directement dans la bande de conduction, entraînant un flux de courant à travers la diode.Contrairement à la rupture de l'avalanche, la rupture de Zener n'implique pas d'ionisation d'impact ou de multiplication des porteurs, mais il s'agit plutôt du champ électrique intense du champ électrique et de la structure fortement dopée de la diode, ce qui permet à la barrière de s'arrêter suffisamment pour que le tunnel se produise.

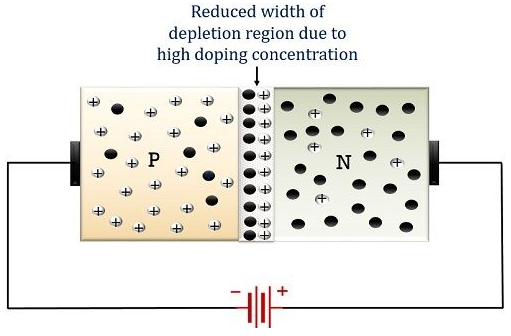

Figure 7. Mécanisme de panne de Zener

Le mécanisme de panne de Zener est très stable et reproductible, ce qui le rend bien adapté pour les applications de régulation de tension de précision.Diodes Zener Tirer parti de cet effet maintenir une tension presque constante à travers leur les terminaux, même lorsque le courant varie, leur permettant de fournir un Tension de référence régulière dans les circuits électroniques sensibles.Cela fait Zener Diodes Un composant important dans les tâches de régulation à basse tension, comme dans les convertisseurs analogiques-numériques, les circuits d'amplificateurs opérationnels, et dispositifs électroniques portables.Cependant, l'efficacité de Zener La rupture peut être influencée par des facteurs tels que les variations de température, qui peut légèrement modifier la tension Zener, nécessitant de mettre en œuvre Techniques de compensation de température dans les applications.

Comparaison

Comparaison	Déchange d'avalanche	Dépression de Zener
Mécanisme	Ionisation à impact à haute énergie et multiplication porteuse	Tunneling mécanique quantique
Plage de tension	Se produit à des tensions inverses élevées	Se produit à basse tension
Niveau de dopage	Diodes légèrement dopées	Diodes fortement dopées
Mieux pour	Applications à haute tension nécessitant une durabilité et stabilité	Applications à basse tension nécessitant un réglementation précise
Utilisations courantes	Régulation de l'énergie, protection contre les surtensions	Référence de tension, régulation basse tension
Critères de sélection	Idéal pour les circuits manipulant une tension élevée et une contrainte	Préféré pour le contrôle de tension de précision

Applications des diodes Zener

Les diodes Zener sont des composants très utiles en électronique car ils aident à contrôler et à réguler la tension dans de nombreux types de circuits différents.Vous trouverez ci-dessous quelques-unes des façons les plus courantes: elles sont utilisées:

Régulation de tension

L'une des principales utilisations des diodes Zener est de maintenir la tension stable dans les circuits.Ils sont souvent utilisés dans les alimentations pour s'assurer que la tension de sortie reste la même même lorsque la tension d'entrée ou la charge change.Pour ce faire, la diode Zener est connectée en parallèle avec la charge.Lorsque la tension d'entrée devient supérieure à la tension Zener, la diode commence à mener et maintient la tension stable à sa tension de panne.Cela garantit que les composants électroniques du circuit sont protégés contre trop de tension et fonctionnent en toute sécurité.Cette capacité à réguler la tension est importante dans des appareils tels que les chargeurs, les adaptateurs d'alimentation et d'autres appareils électroniques où une tension régulière est nécessaire.Les diodes Zener fonctionnent également bien dans les appareils alimentés par batterie, gardant la tension cohérente même si l'alimentation de la batterie est faible.Cela aide à maintenir le bon fonctionnement de l'appareil pendant plus longtemps.

Référence de tension

Les diodes Zener sont également largement utilisées pour fournir une tension de référence stable.Dans les circuits où la précision est importante, comme les outils de mesure ou les convertisseurs qui modifient les signaux analogiques en des signaux numériques, une référence de tension exacte est bonne pour des performances précises.Zener Diodes peut fournir cette tension de référence régulière, des appareils aidant à des multimètres numériques, des oscilloscopes et d'autres équipements de test fonctionnent correctement.Cette fonctionnalité est également utile dans les régulateurs de tension, où les diodes Zener sont utilisées comme point de comparaison pour garantir que la tension de sortie reste stable.En fournissant un niveau de tension fixe, ils s'assurent que les circuits fonctionnent de manière cohérente, même dans des conditions changeantes.

Coupure du signal

Les diodes Zener sont souvent utilisées pour limiter ou couper les pics des signaux de tension.Ceci est utile dans les circuits qui traitent des signaux audio ou de communication.Par exemple, dans l'équipement audio, Zener Diodes peut empêcher les signaux de devenir trop forts, d'éviter la distorsion et de garder le son clair.Cela protège l'équipement contre les dommages tout en maintenant une bonne qualité sonore.Dans les circuits numériques, les diodes Zener sont utilisées pour conserver les signaux dans une plage de sécurité.En coupant une tension excessive, ils garantissent que les signaux restent à des niveaux que les composants peuvent gérer.Cela les rend utiles à la fois pour protéger le circuit et améliorer la qualité des signaux traités.

Protection contre la surtension

Un autre rôle des diodes Zener consiste à protéger les circuits des pointes de tension.Des surtensions soudaines de tension, telles que celles causées par des surtensions de puissance ou de la foudre, peuvent endommager les composants sensibles comme les micropuces.Les diodes Zener empêchent cela en serrant la tension à un niveau sûr.Lorsque la tension devient trop élevée, la diode Zener effectue et détourne le courant supplémentaire, protégeant le circuit.Ce type de protection est couramment utilisé dans des appareils tels que les téléviseurs, les ordinateurs et les smartphones, ainsi que dans les équipements industriels.Les diodes Zener sont rapides et fiables, ce qui en fait un outil précieux pour prévenir les dommages des pointes de tension inattendues.

Opérations de commutation

Les diodes Zener sont également utilisées dans les circuits où la commutation est nécessaire.Ils sont utiles pour contrôler le moment où et comment les commutateurs électriques s'accumulent ou désactivent, en particulier dans les systèmes qui gèrent le flux de puissance, tels que les contrôleurs de moteur ou les gradateurs légers.Étant donné que les diodes Zener réagissent rapidement et de manière fiable aux changements de tension, ils aident à garantir une commutation fluide et précise.De plus, les diodes Zener sont utilisées dans les circuits de synchronisation pour créer des signaux précis pour des appareils tels que les horloges et les minuteries.Leur capacité à fonctionner rapidement et de manière prévisible leur fait un bon choix pour de nombreuses applications où un contrôle précis est nécessaire.

Conclusion

Les diodes Zener sont très utiles en électronique car elles offrent une stabilité, une précision et une flexibilité.Ils aident à contrôler et à stabiliser la tension dans les circuits, en s'assurant que les appareils électroniques fonctionnent de manière fiable.Ils sont particulièrement bons pour maintenir une tension régulière, offrant des niveaux de tension précis pour l'électronique sensible et la protection des appareils des pointes d'alimentation.Bien qu'ils aient des limites, comme être sensibles aux changements de température et avoir des limites à la puissance qu'ils peuvent gérer, leurs avantages dans la conception du circuit sont excellents.Ils continuent d'être un élément clé des systèmes électroniques, aidant tout, des petits gadgets aux grandes machines industrielles fonctionnent correctement et en toute sécurité.
