Amplificateurs monoblocs: comment ils fonctionnent, les types, les avantages sociaux et les applications

Ce guide explique tout ce que vous devez savoir sur les amplificateurs monoblocs, également appelés mono amplis.Il montre comment fonctionnent les amplis mono, les pièces à l'intérieur et comment ils gèrent les signaux audio.Il décrit les différents types d'amplificateurs monoblocs, leurs principaux avantages et certains des problèmes qu'ils peuvent avoir.Enfin, il donne des exemples de où et comment ces amplificateurs sont utilisés.

Catalogue

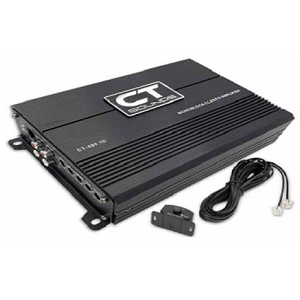

Qu'est-ce qu'un amplificateur monobloc?

UN amplificateur monobloc, souvent appelé un ampli mono est un amplificateur de puissance construit pour conduire un seul canal audio.Il est couramment utilisé pour alimenter les subwoofers, qui n'ont besoin que d'un signal à un canal.Contrairement aux amplificateurs stéréo qui divisent l'audio en canaux gauche et droit, un monoblock concentre toute sa puissance sur un seul.Cette approche dédiée l'aide à fournir des basses propres et puissantes avec une plus grande efficacité.

Les subwoofers ont besoin de beaucoup d'énergie pour produire des sons à basse fréquence.Un ampli monobloc est bien adapté à ce travail car il peut fournir un courant élevé avec une faible distorsion.Étant donné que les subwoofers ne nécessitent pas de séparation stéréo, il n'est pas nécessaire de diviser le signal audio, juste la puissance et la clarté.De nombreux amplificateurs monoblocs utilisent la technologie de classe D.Cette méthode allume rapidement les transistors sur et désactiver, augmentant l'efficacité énergétique et réduisant la chaleur.

Comment fonctionnent les amplificateurs monoblocs?

Les amplificateurs monoblocs fonctionnent en traitant un signal audio à canal unique et en l'amplifiant pour alimenter un haut-parleur, généralement un subwoofer.Le signal entre d'abord un préamplificateur étape, où il est filtré et façonné spécifiquement pour la sortie à basse fréquence.Il se déplace ensuite vers un amplification de tension étape, ce qui augmente la force du signal.Après cela, un amplification actuelle L'étape fournit le courant élevé requis pour déplacer le conique de subwoofer et produire du son.

La structure interne d'un monobloc est un Chemin de signal unique, qui simplifie la conception et réduit l'interférence du signal, contribuant à la sortie du son plus propre.Pour soutenir les demandes de puissance élevée, les monoblocks incluent Alimentation robuste avec des composants comme de grands transformateurs, des condensateurs et transistors à courant élevé (comme MOSFETS).Ces éléments sont bons pour fournir une puissance stable, en particulier sous des charges lourdes (par exemple, à 2 ohms ou moins).

Pour garantir des performances cohérentes, les monoblocks incorporent systèmes de gestion thermique.Il s'agit notamment de grands dissipateurs de chaleur, de capteurs thermiques et souvent Caractéristiques de protection tels que les circuits de démarrage doux, les garanties de court-circuit et la régulation de tension.Le design promeut également pureté du signal et précision de phase, qui sont importants dans les configurations nécessitant des performances de basse précises.Puisqu'il n'y a pas de deuxième chaîne, diaphonie est éliminé, fabriquant des amplificateurs monoblocs particulièrement bien adaptés aux systèmes audio à haute fidélité ou à haut débit.

Circuit mono amplificateur utilisant kia6278p

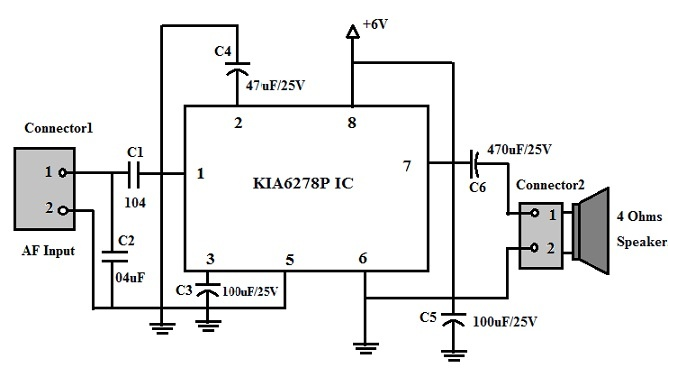

Figure 2. Circuit d'amplificateur audio monoblock

Examinons un simple circuit construit autour du Kia6278p, un amplificateur audio compact capable de livrer environ 1 watt dans un haut-parleur de 4 ohms en utilisant une alimentation 6V CC.Cette configuration simple est idéale pour les débutants de bricolage et les projets audio à petite échelle.Dans cette conception, l'entrée audio passe par le condensateur C1 (0,1 µF), qui bloque les composants CC qui pourraient endommager l'amplificateur.Le condensateur C2 (0,04 µF) est connecté entre l'entrée et la masse pour supprimer le bruit à haute fréquence, garantissant qu'un signal propre entre le CI à la broche 1.

À l'intérieur du CI, le signal est amplifié à la fois en tension et en courant.Les condensateurs C3 (100µF) et C4 (47µF) servent de filtres d'alimentation, stabilisant la tension et réduisant l'ondulation.Le signal amplifié sort par la broche 7, passe par le condensateur C6 (470 µF), qui élimine tout DC résiduel et est envoyé au haut-parleur via le connecteur 2. L'alimentation est fournie à la broche 8, tandis que les broches 5 et 6 sont fondées.Le condensateur C5 (100 µF) est connecté entre la masse et la ligne électrique pour stabiliser davantage l'alimentation et réduire le bruit.Malgré sa simplicité, le circuit couvre toutes les étapes de l'amplificateur: filtrage d'entrée, amplification du signal et sortie de signal propre.

Une fois assemblé sur un PCB ou un Veroboard, le circuit est alimenté par une alimentation 6V (comme une batterie ou un adaptateur).Un moyen simple de vérifier si l'amplificateur fonctionne est de toucher brièvement la broche d'entrée avec un objet métallique;Si le haut-parleur produit un son bourdonnant, l'ampli est actif.Vous pouvez ensuite connecter une source audio, comme un téléphone ou un lecteur MP3, à l'entrée.Le signal entre par la broche 1, est amplifié et sort via la broche 7 pour conduire le haut-parleur.Les condensateurs garantissent que seuls les signaux audio AC passent, bloquant les tensions CC nocives.

Pour des performances optimales:

• Utilisez un haut-parleur à 4 ohms pour correspondre à la sortie de l'amplificateur.

• Confirmer la polarité de tous les condensateurs électrolytiques, une installation incorrecte peut endommager les composants.

• Vérifiez soigneusement tous les joints de soudure et les niveaux de tension avant le fonctionnement pour éviter les courts-circuits ou la surchauffe.

• Avec un assemblage et des tests appropriés, ce circuit fournit une amplification audio mono propre et fiable adaptée aux configurations audio compactes ou personnalisées.

Types d'amplificateurs monoblocs

Chaque type d'amplificateur monobloc utilise une méthode différente pour amplifier le signal.

Classe A

Les amplificateurs monoblocs de classe A sont réputés pour offrir la qualité sonore la plus élevée et l'amplification la plus linéaire.Dans cette conception, les transistors de sortie conduisent à tout moment de l'électricité, garantissant que le signal audio reste aussi proche que possible de l'entrée d'origine.Il en résulte un son lisse, chaud et très détaillé.Cependant, cette opération constante génère de la chaleur et conduit à une consommation d'énergie élevée, ce qui rend la classe A Amplificateurs moins efficace.En raison de leurs performances audio immaculées, ils se trouvent le plus souvent dans les systèmes audio domestiques haut de gamme où la consommation d'énergie et la dissipation de chaleur sont moins préoccupantes.

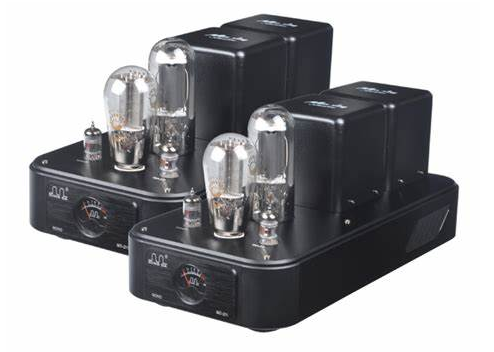

Figure 3. Classe A amplificateur monobloc

Classe AB

Les amplificateurs de classe AB visent à trouver un équilibre entre la pureté sonore de la classe A et l'efficacité énergétique des conceptions de classe B.Ils y parviennent en utilisant une paire de transistors qui opèrent de manière qui se chevauchent (une manipulation de la moitié positive de la forme d'onde et de l'autre négative) réduisant la distorsion courante dans les amplificateurs de classe B pure.Cette approche hybride se traduit par une bonne qualité sonore avec une bien meilleure efficacité que la classe A. En conséquence, les amplificateurs monoblocs de classe AB sont largement utilisés dans les configurations stéréo et audio de la voiture, offrant un mélange fiable de performances et de praticité.

Figure 4. Amplificateur monobloc de classe AB

Classe D

Les amplificateurs monoblocs de classe D, parfois appelés amplificateurs numériques (bien qu'ils soient techniquement analogiques), sont connus pour leur efficacité exceptionnelle et leur taille compacte.Ces amplificateurs utilisent la technologie de commutation haute fréquence et la modulation de largeur d'impulsion (PWM) pour convertir les signaux d'entrée en sortie amplifiée.Cette conception réduit considérablement la consommation de chaleur et d'énergie, ce qui rend les amplis de classe D idéaux pour les espaces confinés comme les voitures ou les systèmes de cinéma maison compacts.Alors que les premiers modèles ont été critiqués pour une qualité audio inférieure, les progrès modernes ont amélioré leur fidélité.Aujourd'hui, de nombreux amplificateurs de classe D fournissent un son impressionnant et dynamique, pour hiérarchiser l'efficacité sans trop sacrifier sur les performances audio.

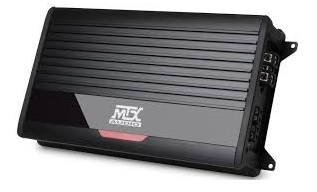

Figure 5. Amplificateur monobloc de classe D

Classe H

Les amplificateurs de classe H sont conçus avec les performances et l'efficacité à l'esprit, en particulier lors de la fourniture de sorties de puissance élevées.Ils utilisent des rails de tension changeant dynamiquement, ce qui signifie que l'alimentation s'adapte dans le temps en fonction du signal entrant.Cette technique minimise l'énergie gaspillée et réduit la production de chaleur, en particulier pendant les passages à volume inférieur.En raison de cette efficacité et de leur capacité à fournir une puissance élevée sans surchauffe, les amplificateurs monoblocs de classe H sont fréquemment utilisés dans des environnements tels que les systèmes PA, le renforcement du son en direct et les moniteurs de studio.Ils sont idéaux pour des scénarios où la fiabilité, la puissance de sortie et la gestion thermique sont nécessaires.

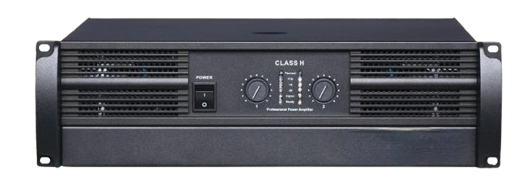

Figure 6. Amplificateur monobloc de classe H

Amplificateurs mono contre stéréo

Fonctionnalité	Amplificateur monobloc	Amplificateur stéréo
Canaux	Canal unique	À deux canaux (à gauche et à droite)
Utilisation primaire	Alimenter les subwoofers	Conduire des haut-parleurs à portée
Focus audio	Sortie de basse solide et propre	Son équilibré avec imagerie spatiale
Rôle du système	Complète la configuration stéréo existante	Noyau du système audio complet
Complexité	Design plus simple et plus concentré	Plus complexe avec plusieurs chemins de signal
Taille	Souvent plus petit et plus compact	Généralement plus volumineux en raison de circuits ajoutés
Imagerie sonore	Pas d'imagerie stéréo;sortie mono ciblée	Fournit une séparation stéréo et une scène sonore
Efficacité avec subwoofers	Haut;offre une puissance propre aux basses fréquences	Moins optimisé pour les basses profondes
Application idéale	Audio automobile, configurations de subwoofer uniquement	Théâtre à domicile, lecture de musique stéréo

Avantages des amplificateurs monoblocs

• Pouvoir dédié: Envoie toute puissance à un seul canal, entraînant une plus grande clarté, une séparation améliorée des canaux et une réponse de basse plus stricte.

• Potentiel de sortie plus élevé: Parce que l'amplificateur se concentre sur un seul canal, il peut souvent fournir une puissance plus élevée à cet haut-parleur par rapport aux amplis multicanaux.

• Amélioration de la scène sonore et de l'imagerie: Avec chaque haut-parleur alimenté indépendamment, l'imagerie stéréo et la précision spatiale sont améliorées, en particulier dans les systèmes à haute fidélité.

• Efficacité: Les monoblocs de classe D, fonctionnent plus frais et utilisent l'énergie plus efficacement, réduisant l'accumulation de chaleur et le tirage de puissance.

• Modularité: Facile à personnaliser et à développer.Ajoutez plus d'amplificateurs lorsque vous ajoutez plus de haut-parleurs ou de subwoofers, ce qui le rend idéal pour les systèmes de culture.

• Baisse de la diaphonie: En isolant les canaux en unités distinctes, les monoblocks empêchent l'interférence du signal entre les chemins audio gauche et droit.

• Flexibilité de placement: La conception plus petite et autonome permet de positionner les amplis à proximité des haut-parleurs individuels, minimisant la longueur du câble et la perte de signal.

• Mise à la terre dédiée: Chaque unité peut être mise à la terre séparément, ce qui peut réduire le bruit électrique et les interférences dans les configurations complexes.

• Protection thermique et surcharge: Les caractéristiques de sécurité intégrées comme l'arrêt thermique, la protection de court-circuit et les fonctions de démarrage en douceur aident à préserver à la fois l'ampli et l'équipement connecté.

Limites des amplificateurs monoblocs

• Pas de stéréo d'une seule unité: Chaque monobloc ne gère qu'un seul canal audio, donc la réalisation du son stéréo nécessite au moins deux unités.Les configurations multicanaux en ont encore plus besoin.

• Coût plus élevé par canal: L'achat d'un amplificateur séparé pour chaque haut-parleur ou subwoofer augmente le coût total du système par rapport aux amplis intégrés ou multicanaux.

• Augmentation des exigences d'espace: Plus d'unités signifient plus d'espace d'étagère ou de rack, plus de câbles et une gestion des fils plus complexes, ce qui peut être un problème dans les configurations compactes.

• Installation plus exigeante: Nécessite une mise à la terre appropriée pour éviter le bourdonnement ou le bruit.L'appariement de l'impédance doit être précis pour éviter les dommages ou les mauvaises performances.Les interconnexions plus ou de qualité inférieure peuvent introduire du bruit ou une perte de signal.

• Plus grande consommation d'énergie au total: Bien que chaque unité puisse être efficace en soi (en particulier la classe D), le tirage cumulé de plusieurs amplis peut taxer votre alimentation électrique, en particulier dans les grands systèmes.

• Plus de chaleur dans le total: Bien que efficace, la gestion de nombreuses unités peut encore générer une chaleur notable dans une zone confinée, en particulier avec les conceptions de classe A / B à haut rendement.

• Pas de traitement du signal intégré : Contrairement à certains amplis intégrés ou multicanaux, la plupart des monoblocks manquent de fonctionnalités comme la gestion des basses, les commandes croisées ou l'équation.Ceux-ci doivent être manipulés à l'extérieur.

• Dépannage complexe: Plus de composants individuels signifient plus de points de défaillance potentiels.Le diagnostic de bourdonnement, de déséquilibre ou de distorsion peut prendre plus de temps et d'efforts.

• Temps de configuration plus long: Avec chaque ampli nécessitant des connexions, du placement et de l'étalonnage, l'installation initiale prend plus de temps que d'utiliser un seul ampli multicanal.

Où les amplificateurs monoblocs sont utilisés?

Systèmes audio automobiles

Les amplificateurs monoblocs sont un choix populaire pour alimenter les subwoofers dans les systèmes audio automobiles.Leur capacité à produire des quantités élevées d'énergie d'une unité relativement petite et efficace les rend idéales pour les véhicules, où l'espace et les ressources électriques sont limitées.De nombreux monoblocs, en particulier les modèles de classe D, sont compacts et économes en énergie, ce qui leur permet de s'intégrer dans des zones serrées comme sous les sièges ou dans le tronc.Ils sont conçus pour fonctionner à de faibles impédances (comme 1 ou 2 ohms), ce qui les rend parfaits pour conduire de puissants subwoofers qui ont besoin de plus de courant pour produire des basses profondes et fortes.Que vous soyez mis à niveau un système d'usine ou que vous construisiez une configuration audio personnalisée, les amplis monoblocs garantissent que votre subwoofer fournit des basses propres et percutantes sans tendre la batterie ou l'alternateur de la voiture.

Systèmes de théâtre domestique

Dans les systèmes de théâtre à domicile haute performance, les amplificateurs monoblocs sont souvent utilisés pour conduire des haut-parleurs individuels dans une configuration de son surround multicanal.En consacrant un seul ampli à chaque haut-parleur.Vous éliminez le risque d'interférence du signal entre les canaux et assurez une prestation de puissance cohérente.Cette séparation se traduit par un dialogue plus clair, des effets sonores plus nets et une expérience audio plus immersive dans son ensemble.

Sound en direct et performances de scène

Les amplificateurs monoblocs sont souvent utilisés dans les configurations de son en direct, y compris les moniteurs de scène, les systèmes de sonorisation et les réseaux de haut-parleurs de concert.Ces environnements exigent des performances stables et à haut rendement dans des conditions variables et des durées longues.Les monoblocs sont bien adaptés à la tâche, ils sont robustes, fiables et capables de pousser de grandes quantités de pouvoir aux haut-parleurs individuels sans distorsion.Leur capacité à conduire des types de haut-parleurs spécifiques les rend précieuses pour renforcer les instruments et les voix dans de grands lieux.Que ce soit à l'intérieur ou à l'extérieur, les monoblocks aident à assurer des niveaux sonores cohérents et des performances audio claires dans tout l'espace du public.

Systèmes audio multiples personnalisés

Dans les installations personnalisées comme les maisons intelligentes, les centres de conférence, les hôtels ou les espaces commerciaux, les amplificateurs monoblocs sont utilisés pour alimenter les haut-parleurs dans plusieurs zones indépendamment.Chaque zone comme une cuisine, un salon ou un patio extérieur peut avoir son propre monobloc dédié, permettant un contrôle précis sur le volume, la source sonore et le ton.Cette configuration garantit une qualité audio cohérente sur toute la propriété et permet une expansion flexible à mesure que davantage de zones sont ajoutées.Étant donné que chaque amplificateur fonctionne indépendamment, il y a moins de risque d'interférence ou de dégradation du signal, faisant des monoblocks un excellent choix pour les systèmes audio distribués évolutifs de haute qualité.

Configuration à deux canaux Hi-Fi haut de gamme

Dans les systèmes stéréo premium, les amplificateurs monoblocs sont souvent utilisés pour alimenter chaque haut-parleur individuellement, plutôt que d'utiliser un ampli à deux canaux partagé.Cette configuration fournit à chaque haut-parleur son propre chemin d'alimentation et le chemin de signal dédié, réduisant l'interférence électrique et améliorant l'imagerie stéréo.Les monoblocs contribuent également à des basses plus strictes, à une plus grande dynamique et à une expérience d'écoute plus naturelle.Beaucoup optent pour des monoblocks à base de tube pour ajouter de la chaleur et du caractère au son, recréant la sensation classique de l'équipement hi-fi vintage avec une précision moderne.

Systèmes audio marins

Les bateaux et les environnements marins nécessitent un équipement audio qui peut gérer l'humidité, le sel et les vibrations, des conditions qui endommageraient rapidement l'équipement standard.Les amplificateurs monoblocs de qualité marine sont conçus à cet effet, avec des boîtiers imperméables, des matériaux résistants à la corrosion et des circuits imprimés scellés.Ces AMP sont couramment utilisés pour alimenter les subwoofers, offrant une forte réponse de basse dans des paramètres en plein air où les basses fréquences peuvent facilement se perdre.Les monoblocs marins sont également construits pour gérer les systèmes électriques fluctuants et la disponibilité de puissance limitée sur les bateaux.Qu'ils soient utilisés pour les systèmes de croisière de loisirs ou de divertissement marin, ces amplis garantissent un son durable et de haute qualité sur l'eau.

Home DJ Configuration et plates-formes audio

Pour les DJ et les producteurs de maisons, il est nécessaire d'avoir des basses puissantes et précises.Les amplificateurs monoblocs sont souvent utilisés pour alimenter les subwoofers ou les bacs de basse dédiés dans une plate-forme DJ, offrant un bas de gamme profond et percutant qui améliore le mélange global.Étant donné que chaque monobloc est conçu pour gérer un seul canal audio, ils peuvent fournir un pouvoir propre et ciblé sans affecter les performances d'autres haut-parleurs.Cela aide à maintenir une définition de basse serrée et un rythme fort lors des performances, des séances de pratique ou des fêtes de maison.Les monoblocs sont une excellente solution pour les DJ qui veulent du son de qualité de club de leur configuration personnelle, offrant des performances fiables et une production élevée dans un format gérable.

Conclusion

Les amplificateurs monoblocs sont conçus pour donner un son fort et clair à un seul haut-parleur.Ils sont parfaits pour les subwoofers car ils peuvent envoyer beaucoup de puissance sans perdre la qualité sonore.Ces amplis ont une conception simple qui réduit le bruit et maintient le son propre.Il existe différents types, certains se concentrent sur une meilleure qualité sonore, tandis que d'autres sont conçus pour être plus économes en énergie.Les amplis monoblocs sont faciles à ajouter à n'importe quel système et vous donnent plus de contrôle, mais ils peuvent coûter plus cher et prendre plus de place.Malgré cela, ils sont largement utilisés dans de nombreux endroits comme les voitures, les maisons, les bateaux, les concerts et les configurations de DJ car ils offrent des performances sonores fiables et puissantes.
