Comment identifier la polarité du condensateur correctement et en toute sécurité

Travailler avec des condensateurs devient beaucoup plus facile lorsque vous comprenez comment la polarité est marquée et pourquoi l'orientation des bornes est importante.Vous pouvez rencontrer différents symboles, bandes, longueurs de câbles et marquages ​​de circuits imprimés qui aident à identifier les bornes positives et négatives.

Catalogue

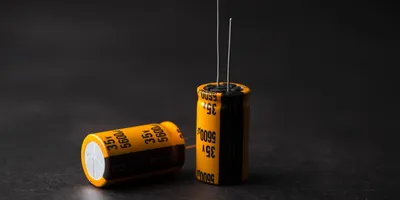

Figure 1. Condensateurs électrolytiques polarisés

Comment identifier les côtés positifs et négatifs du condensateur

Dans la plupart des condensateurs polarisés, les bornes positives et négatives doivent être installées dans le bon sens.

Type de condensateur	Côté positif	Côté négatif	Remarques
Condensateur électrolytique radial en aluminium	Une avance plus longue est généralement positive	La rayure marque généralement un résultat négatif	Vérifiez avant que les fils ne soient coupés
Condensateur électrolytique en aluminium CMS	Généralement à l’opposé de la bande négative	Stripe marque souvent un résultat négatif	Confirmez toujours le marquage de l'emballage
Condensateur au tantale	La barre ou la marque + indique généralement un résultat positif	Le côté opposé est négatif	Ceci diffère de nombreux aluminium condensateurs électrolytiques
Condensateur céramique	Pas de polarité	Pas de polarité	Peut généralement être installé dans les deux sens
Condensateur à film	Généralement pas de polarité	Généralement pas de polarité	Les types spéciaux doivent toujours suivre les fiche technique

Un condensateur ne doit pas être installé sur la base d’un seul indice lorsque les marquages ne sont pas clairs.Pour un assemblage plus sûr, comparez le marquage du corps du condensateur, le marquage du PCB, le schéma et la fiche technique avant de mettre sous tension.

Quels condensateurs ont une polarité

Figure 4. Comparaison des condensateurs polarisés et non polarisés

Certains condensateurs nécessitent une orientation de borne fixe, tandis que d'autres peuvent fonctionner dans les deux sens.Les condensateurs polarisés sont normalement utilisés lorsqu'une capacité relativement élevée est nécessaire dans un boîtier compact.Les condensateurs non polarisés sont couramment utilisés dans les applications de couplage, de filtrage, de synchronisation, de signaux RF et CA où la direction des bornes n'est pas fixe.

Type de condensateur	Polarité requise	Méthode d'identification commune	Utilisation typique
Condensateur électrolytique en aluminium	Oui	Bande négative, longueur de câble, PCB + marque	Filtrage de puissance, lissage, énergie en vrac stockage
Condensateur au tantale	Oui	Barre positive, repère +, marquage colis	Filtrage et découplage de puissance compacts
Condensateur électrolytique CMS	Oui	Bande, marque imprimée, symbole de l'emballage	Circuits d'alimentation à montage en surface
Condensateur céramique	Généralement non	Pas de marquage de polarité	Découplage, contournement, filtrage
Condensateur à film	Généralement non	Pas de marquage de polarité	Circuits de signaux CA, filtrage, synchronisation
Supercondensateur	Généralement oui	marquages + et -	Alimentation de secours et stockage d’énergie

La plupart des condensateurs céramiques et à film sont non polarisés, mais les types de condensateurs spéciaux doivent néanmoins être vérifiés par rapport à la fiche technique.Si le corps du condensateur comporte un symbole + ou - clair, la polarité doit être respectée.

Marquages de polarité des condensateurs par type

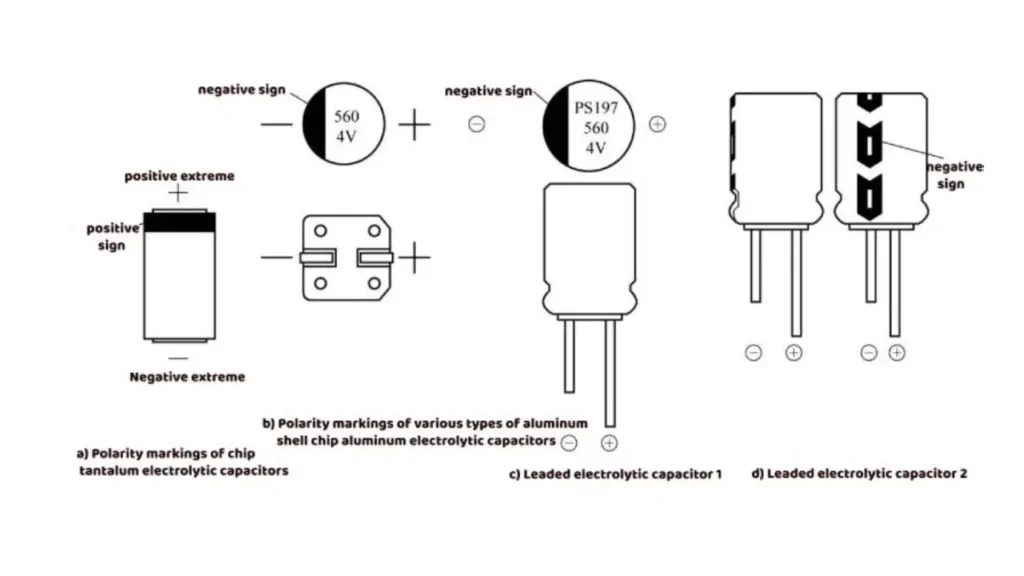

Figure 2. Marquages de polarité du condensateur

Longueur du fil

De nombreux nouveaux condensateurs polarisés traversants utilisent la longueur du fil pour identifier la polarité.Le fil le plus long est généralement la borne positive, tandis que le fil le plus court est généralement la borne négative.Cette méthode n’est utile qu’avant la coupe des leads.

Symboles plus et moins

Certains condensateurs impriment des symboles + ou - sur le corps ou l'emballage.Une marque + identifie la borne positive, tandis qu'une marque - identifie la borne négative.Ces marquages ​​constituent l'un des moyens les plus clairs d'identifier la polarité.

Marquages de rayures, de bandes, de barres et d'encoches

Les condensateurs électrolytiques utilisent souvent une bande ou une bande pour marquer un côté du composant.Sur de nombreux condensateurs électrolytiques en aluminium, la bande marque la borne négative.Sur de nombreux condensateurs au tantale, une barre ou un marquage + identifie la borne positive.Étant donné que les styles de marquage varient selon le fabricant et le type d'emballage, la fiche technique doit être vérifiée si le marquage n'est pas clair.

Marquages de polarité des condensateurs électrolytiques en aluminium et au tantale

Type de condensateur	Signification des rayures/barres communes	Risque
Condensateur électrolytique en aluminium	Stripe marque généralement le négatif borne	L'inversion de polarité peut provoquer des fuites, chauffage, ventilation ou panne
Condensateur au tantale	Le marquage barre ou + identifie généralement le borne positive	Une installation inversée peut provoquer de graves panne ou court-circuit
Condensateurs de boîtier CMS	Le style de marquage varie selon le fabricant	Confirmez toujours avec la fiche technique ou marquage pièce d'origine

Comment identifier la polarité du condensateur sur un PCB

Les indicateurs courants de polarité des PCB comprennent :

• Symbole + près du plot positif

• - symbole près de la plage négative

• Bande de polarité imprimée en sérigraphie

• Marquage au tampon ombré ou rempli

• Aperçu des composants montrant l'orientation du condensateur

• Désignation de référence et connexion schématique

Les marquages du PCB doivent être comparés au marquage du corps du condensateur avant le soudage.Si le marquage de la carte est endommagé, manquant ou peu clair, vérifiez le schéma, la nomenclature ou l'orientation du composant d'origine avant de remplacer le condensateur.

Comment vérifier la polarité du condensateur avant d'alimenter un circuit

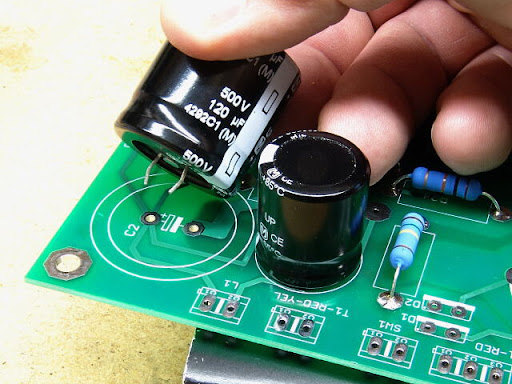

Figure 3. Vérification de la polarité du condensateur sur un circuit imprimé

Étape	Que vérifier	Pourquoi c'est important
Étape 1	Confirmez si le condensateur est polarisé	Les condensateurs non polarisés ne le font généralement pas nécessiter une vérification de l'orientation
Étape 2	Vérifiez le corps du condensateur pour les rayures, + marque, marque de barre, encoche ou différence de longueur de fil	Les marquages corporels donnent la première polarité indice
Étape 3	Comparez le marquage du condensateur avec le Marquage de polarité PCB	La direction d'installation doit correspondre à la disposition du tableau
Étape 4	Vérifiez le schéma ou la nomenclature si la carte le marquage n'est pas clair	La documentation peut confirmer l'intention connexion
Étape 5	Utilisez un multimètre pour identifier la terre ou fournir des connexions ferroviaires en cas de besoin	Cela permet de vérifier la polarité sur les appareils endommagés ou planches non marquées
Étape 6	Confirmer la valeur de capacité, la tension calibre, type de boîtier et polarité avant de souder	Un contrôle correct de la polarité ne suffit pas si la note de la pièce est fausse
Étape 7	Ne mettez pas le circuit sous tension avant l'orientation est confirmée	Alimenter un condensateur à polarisation inversée peut endommager le composant ou le circuit

Avant de toucher ou de remplacer les condensateurs dans un système alimenté, assurez-vous toujours que le circuit est déconnecté de l'alimentation et que le condensateur est déchargé en toute sécurité.Les condensateurs haute tension peuvent stocker une énergie dangereuse même après la mise hors tension de l'appareil.

Erreurs courantes de polarité des condensateurs

Les problèmes liés à la polarité sont souvent causés par une installation incorrecte, des marquages mal lus, des pièces de rechange incorrectes ou des symboles PCB peu clairs.

Erreur ou cause	Que se passe-t-il	Dommages potentiels	Correctif recommandé
Condensateur installé à l'envers	Le condensateur fonctionne en dehors de sa polarité	Chauffage, fuite, ventilation ou panne	Réinstaller avec la bonne polarité
Marques de polarité mal lues	Connexion incorrecte des bornes	Dysfonctionnement du circuit ou fonctionnement instable	Vérifiez tous les marquages du corps et du PCB avant mise en place
Aluminium électrolytique et tantale marquages confus	La bande ou la barre est mal interprétée	Installation inversée ou court-circuit risque	Vérifiez le type de condensateur avant l'installation
Mauvais type de condensateur utilisé	Les caractéristiques des composants ne correspondent pas exigences du circuit	Filtrage, synchronisation ou stabilité de puissance problèmes	Remplacer par le type de condensateur spécifié
Indicateurs de polarité PCB ignorés	L'orientation du condensateur ne correspond pas conception du tableau	Erreurs d'assemblage et dépannage difficulté	Suivez les marquages et le schéma du PCB références
Condensateur endommagé réutilisé	Les défauts existants restent dans le circuit	Performances réduites ou panne prématurée	Remplacer par un nouveau composant qualifié
Fils coupés avant la vérification de la polarité	La longueur du fil ne peut plus être identifiée polarité	Risque plus élevé d'erreur d'installation	Vérifiez la polarité avant de couper les câbles
