Guide complet du microcontrôleur ATMEGA328P: fonctionnalités, architecture, brochage et applications

Ce guide explique tout ce que vous devez savoir sur le microcontrôleur ATMEGA328P, une puce petite mais puissante utilisée dans de nombreux électroniques.Vous apprendrez ce qu'il fait, comment cela fonctionne, comment le connecter et où il est utilisé.Que vous fabriquiez un projet scolaire, que vous construisiez un robot ou que vous utilisiez un tableau Arduino, ce guide vous aidera à comprendre pourquoi l'ATMEGA328P est un choix si populaire en électronique.

Catalogue

Aperçu du microcontrôleur ATMEGA328P

Le Atmega328p, fabriqué par Microchip Technology, est un microcontrôleur 8 bits de la famille AVR.Il est bien connu pour l'équilibrage de la vitesse et de l'efficacité électrique, en particulier dans les appareils alimentés par batterie.Il fonctionne sur une architecture RISC (Ensemble d'instructions réduit) et est construit à l'aide de la technologie CMOS, ce qui aide à réduire la consommation d'énergie tout en prenant en charge un traitement rapide.La plupart des instructions se terminent dans un seul cycle d'horloge, permettant à la puce de livrer jusqu'à 1 MIP par MHz.Cette efficacité est une des principales raisons pour lesquelles l'ATMEGA328P est souvent utilisée dans des systèmes à faible puissance qui nécessitent toujours des performances fiables.

Avec des fonctionnalités telles que la conversion analogique-numérique, la communication série (USART, SPI, I²C) et le support d'interruption, la puce s'intègre bien dans tout, des gadgets simples aux contrôleurs industriels plus complexes.Il fonctionne jusqu'à 20 MHz et fonctionne dans une plage de tension de 1,8 V à 5,5 V, ce qui le rend flexible sur de nombreuses configurations matérielles.La mémoire comprend 32 Ko de flash, 1 Ko d'EEPROM et 2 Ko de SRAM, suffisamment pour gérer des algorithmes et des données complexes.Il comprend également des périphériques intégrés comme les minuteries, une minuterie de chien de garde et des compteurs, ce qui améliore la fiabilité du système.L'une de ses utilisations les plus reconnaissables est sur la carte Arduino Uno.Sa capacité à passer des prototypes aux produits finaux en fait une base solide pour une large gamme d'applications intégrées.

ATMEGA328P Fonctionnalités et performances

L'ATMEGA328P est construit sur une architecture compacte et puissante de l'instruction réduite informatique (RISC), soutenant 131 instructions distinctes.La majorité de ces instructions s'exécutent dans un seul cycle d'horloge, permettant au microcontrôleur d'atteindre des niveaux de performance allant jusqu'à 16 millions d'instructions par seconde (MIPS) lorsqu'ils fonctionnent à une vitesse d'horloge de 16 MHz.Cette efficacité élevée rend l'ATMEGA328P bien adapté aux applications nécessaires à la vitesse de traitement et à une faible consommation d'énergie.Au cœur de ses capacités de traitement se trouvent 32 registres à 8 bits à usage général, qui sont directement connectés à l'unité logique arithmétique (ALU), permettant une manipulation de données plus rapide et plus flexible.L'ATMEGA328P comprend un multiplicateur matériel à deux cycles, améliorant les performances des opérations arithmétiques pour les applications impliquant le traitement du signal, les systèmes de contrôle et la manipulation des données des capteurs.Le microcontrôleur fonctionne en mode statique, ce qui lui permet de maintenir des performances stables dans une large gamme de conditions de fonctionnement, y compris des niveaux d'activité du système variables.Cette stabilité est précieuse dans les systèmes intégrés, où les états de puissance et les charges de tâche peuvent fluctuer dynamiquement.

L'architecture de mémoire de l'ATMEGA328P est conçue pour prendre en charge efficacement le stockage de code et la gestion des données d'exécution.Il comprend 32 Ko de mémoire flash programmable dans le système, ce qui permet l'auto-programmation via le chargeur de démarrage intégré et prend en charge jusqu'à 10 000 cycles d'écriture.Cette fonctionnalité permet à des mises à jour du micrologiciel d'être effectuées directement sur l'appareil sans avoir besoin d'élimination physique ou d'outils de programmation externe.Le microcontrôleur fournit 1 kb d'EEPROM, offrant jusqu'à 100 000 cycles d'écriture / effacer, ce qui le rend idéal pour stocker des données de configuration non volatiles ou des paramètres définis par l'utilisateur qui doivent persister entre les cycles de puissance.Complétant cela est de 2 Ko de SRAM, qui gère les données temporaires telles que les variables, les piles et les tampons pendant le traitement.

Pour garantir un développement sécurisé et flexible, l'ATMEGA328P intègre plusieurs fonctionnalités de sécurité utiles.Il s'agit notamment des sections de démarrage verrouillées pour empêcher la modification du code non autorisée, des capacités de lecture en lecture dans la mémoire flash pour des mises à jour efficaces du micrologiciel et un chargeur de démarrage sur puce qui permet une installation ou des mises à niveau du micrologiciel via des interfaces série standard, éliminant le besoin de programmeurs externaux spécialisés.Pour les tâches de synchronisation et de planification précises, le microcontrôleur dispose d'un système robuste de minuteries matérielles: deux minuteries 8 bits et une minuterie 16 bits, chacune équipée de fonctionnalités de comparaison et de capture.Ces minuteries sont importantes pour générer des signaux précis de modulation de largeur d'impulsion (PWM), effectuer un calendrier d'événements et gérer les tâches planifiées.Ces capacités sont précieuses dans des applications telles que le contrôle moteur, la génération de signaux et les protocoles de communication.

Configurations de broches de microcontrôleur ATMEGA328P

Le microcontrôleur ATMEGA328P est disponible en deux configurations de broches principales, qui varient en fonction du type de package.Ces configurations incluent le Tqfp (Paquet à quad mince) et le Mlf (Micro-cadre de plomb), également connu sous le nom de QFN (quad plate sans plage), tous deux en fonction 32 broches.Les deux versions utilisent une disposition à 32 broches mais sont physiquement différentes dans le facteur de forme.La fonctionnalité interne des broches reste cohérente sur ces packages, avec des affectations et une numérotation de signaux identiques.

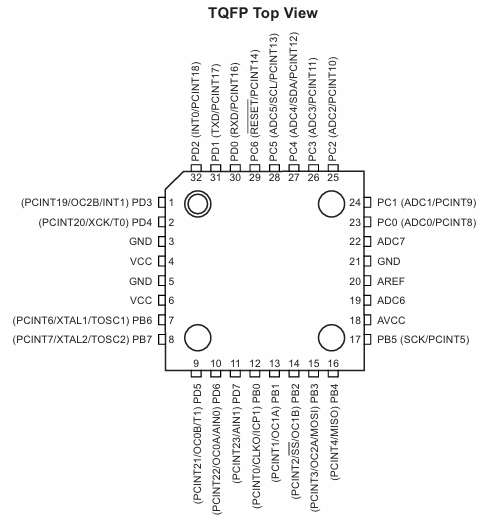

Figure 2. Pinout ATMEGA328P TQFP

Figure 3. Pinout ATMEGA328P MLF

Descriptions de broches

VCC

Fournit l'énergie numérique à la puce.

GND

Se connecte au sol.

Port B (PB7: 0) - XTAL1, XTAL2, TOSC1, TOSC2

Le port B est un port d'entrée / sortie 8 bits avec des résistances de traction interne (activées individuellement par broche).Il peut à la fois provenir et couler le courant avec une force de conduite équilibrée.Lorsqu'elle est utilisée comme entrée et tirée faible à l'extérieur, le port s'approche du courant si les tractions sont activées.Pendant une réinitialisation, les broches de port B entrent en mode d'impédance élevée (Tri-State), quel que soit le statut d'horloge.PB6 et PB7 peuvent être utilisés pour les fonctions d'oscillateur en fonction des paramètres de fusible d'horloge.Lors de l'utilisation de l'oscillateur RC interne et de l'activation de la minuterie asynchrone / compteur2 (via le bit AS2), PB6 et PB7 agissent comme TOSC1 et TOSC2.

Port C (PC5: 0)

Le port C est un port d'E / S bidirectionnel 7 bits avec des tractions internes (sélectionnables par broche).Les broches ont des caractéristiques de conduite solides et équilibrées.Si une broche est tirée bas à l'extérieur et que le traction est activée, il s'approvisionne à courant.Pendant la réinitialisation, les broches entrent en mode trois états.

PC6 / RESET

PC6 fonctionne soit comme une broche d'entrée générale ou une broche de réinitialisation.Si le fusible RSTDISBL n'est pas programmé, PC6 agit comme une entrée de réinitialisation.Un signal faible dure plus longtemps qu'une durée minimale définie déclenche une réinitialisation (même sans horloge en cours d'exécution).Si le fusible est programmé, la broche est utilisée comme entrée régulière.

Port D (PD7: 0)

Le port D est un port bidirectionnel 8 bits, également avec des résistances de traction sélectionnables et une résistance de sortie équilibrée.Comme les autres ports, il s'approvisionne à courant lorsqu'il est tiré à l'extérieur bas (si les tractions sont activées) et entre en mode trois états pendant la réinitialisation.

AVCC

AVCC alimente le convertisseur analogique-numérique (ADC), PC3: 0 et les canaux ADC 6 et 7. Il doit être connecté à VCC, même si l'ADC n'est pas utilisé.Lorsque vous utilisez l'ADC, connectez AVCC à VCC via un filtre passe-bas.Notez que les broches PC6 - PC4 utilisent toujours le VCC numérique.

Aref

Il s'agit de l'entrée de tension de référence analogique pour l'ADC.

ADC7: 6 (packages TQFP et QFN / MLF uniquement)

Dans les versions du package TQFP et QFN / MLF, ces broches servent d'entrées analogiques pour l'ADC.Ils sont alimentés via l'alimentation de tension analogique et fonctionnent comme des canaux ADC de résolution 10 bits.

Caractéristiques électriques du microcontrôleur ATMEGA328P

Paramètres	Min.	Typ.	Max.	Unité
Température de fonctionnement	–55		125	° C
Température de stockage	–65		150	° C
Tension sur n'importe quelle broche sauf réinitialiser par rapport au sol	–0,5		VCC + 0,5	V
Tension sur réinitialisation par rapport au sol	–0,5		+13.0	V
Tension de fonctionnement maximale		6.0		V
Courant CC par broche d'E / S		40.0		mame
DC Current VCC et GND Pins		200.0		mame
Courant d'injection à VCC = 0v			± 5,0	mame
Courant d'injection à VCC = 5V			± 1,0	mame

ATMEGA328P Architecture et blocs internes

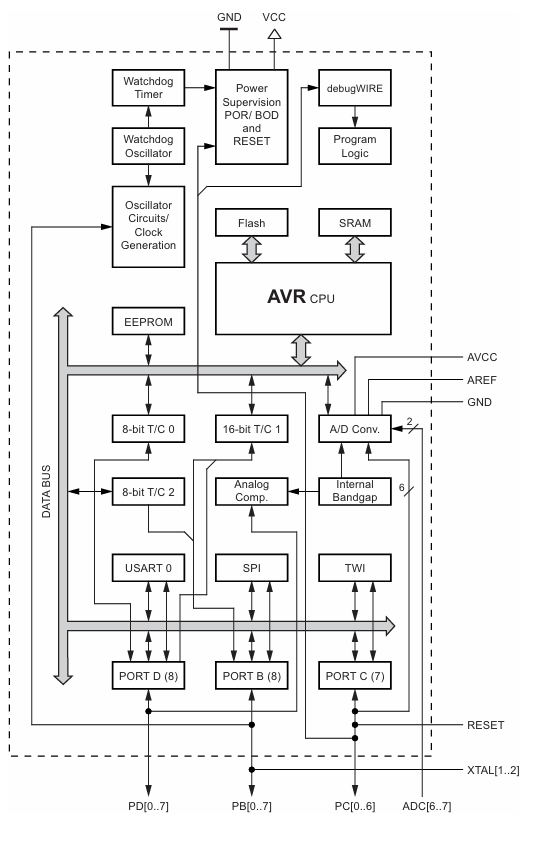

Figure 4. Architecture ATMEGA328P et blocs internes

Au cœur du Atmega328p est un Noyau de processeur AVR, qui relie 32 registres à usage général directement Unité logique arithmétique (Alu).Cette architecture permet à deux registres d'accéder dans un seul cycle d'horloge, améliorant la vitesse d'exécution et l'efficacité globale du microcontrôleur.Le CPU se trouve au centre du système et se connecte à divers blocs de mémoire et modules périphériques via un bus de données interne, comme indiqué dans le diagramme.Le système de mémoire comprend trois types principaux.La mémoire flash, avec une capacité de 32 Ko, stocke le micrologiciel et prend en charge l'auto-programmation pour les mises à jour sur le terrain. Eeprom, dimensionné à 1 Ko, conserve des données même lorsque la puissance est perdue, ce qui le rend idéal pour stocker des configurations persistantes.SRAM, avec 2 Ko d'espace, sert de mémoire de travail temporaire du MCU, permettant le traitement des données pendant les opérations actives.Les trois types de mémoire sont mappés dans le bus de données interne du système, garantissant un accès et une communication rapides avec le CPU.

L'ATMEGA328P intègre plusieurs périphériques qui élargissent sa fonctionnalité.Il comprend deux minuteries 8 bits (T / C0 et T / C2) et une minuterie 16 bits (T / C1), qui sont utilisées pour le chronométrage précis, la modulation de la largeur d'impulsion (PWM) et le comptage des événements.Le convertisseur analogique-numérique (ADC) fournit huit canaux d'entrée et une résolution 10 bits, offrant un échantillonnage précis des signaux analogiques à partir de capteurs ou d'entrées externes.Une référence interne Bandgap et un comparateur analogique prennent en charge les références de tension stables et les comparaisons de signaux analogiques.Les capacités de communication sont robustes, avec trois clé interfaces: Usart Pour la communication en série, Spice pour l'échange de données synchrones à grande vitesse, et TWI (également connu sous le nom de I²C) pour se connecter à des périphériques externes sur deux fils.Ces modules sont étroitement connectés aux ports d'E / S (port B et port C), offrant une flexibilité dans la conception du système.Le diagramme de blocs illustre clairement ces interconnexions, montrant comment les données circulent entre les périphériques et le noyau AVR.

Pour garantir la stabilité du système, une minuterie de chien de garde est incluse, fonctionnant avec son propre oscillateur pour réinitialiser le microcontrôleur si le logiciel ne répond pas.Ceci est important dans les systèmes embarqués qui doivent fonctionner sans surveillance pendant de longues périodes.Le système d'interruption améliore la réactivité en permettant des réactions immédiates aux événements internes (comme les débordements de la minuterie ou les conversions ADC) et les entrées externes (telles que les changements de broches).La gestion de l'alimentation est une autre force clé de l'ATMEGA328P.Le microcontrôleur prend en charge plusieurs modes de sommeil qui réduisent la consommation d'énergie en désactivant les modules inutilisés tout en conservant les états du système nécessaires.Des fonctionnalités comme Réinitialisation de puissance (Por) et Détection de rauquette (DBO) Aidez à maintenir un fonctionnement fiable pendant le démarrage et dans des conditions de tension fluctuantes.La génération d'horloge est gérée par des oscillateurs internes ou des cristaux externes connectés via des broches XTAL, offrant une flexibilité pour équilibrer les performances avec l'efficacité énergétique.L'ATMEGA328P est un microcontrôleur bien intégré avec une architecture interne rationalisée qui combine une gestion efficace de la mémoire, un support périphérique riche et des fonctionnalités avancées d'économie d'énergie.

Comparaison avec d'autres microcontrôleurs AVR

Appareil	Éclair	Eeprom	BÉLIER	Taille du vecteur d'interruption
Atmega328p	32 Ko	1 kb	2 kb	2 mots d'instruction / vecteur
Atmega48a	4 kb	256 b	512 b	1 mot d'instruction / vecteur
Atmega48pa	4 kb	256 b	512 b	1 mot d'instruction / vecteur
Atmega88a	8 kb	512 b	1 kb	1 mot d'instruction / vecteur
Atmega88pa	8 kb	512 b	1 kb	1 mot d'instruction / vecteur
Atmega168a	16 kb	512 b	1 kb	2 mots d'instruction / vecteur
Atmega168pa	16 kb	512 b	1 kb	2 mots d'instruction / vecteur
Atmega328	32 Ko	1 kb	2 kb	2 mots d'instruction / vecteur

Applications de microcontrôleur ATMEGA328P

Systèmes de contrôle des équipements industriels

L'ATMEGA328P est un choix populaire dans les usines et autres environnements industriels où les machines doivent être contrôlées automatiquement.Il fonctionne comme un petit cerveau qui aide les machines à suivre des instructions spécifiques.Par exemple, il peut lire des données à partir de capteurs tels que des capteurs de température ou des détecteurs de mouvement, puis prendre des décisions, telles que l'activation d'un moteur ou l'ouverture d'une vanne.Étant donné que la puce peut gérer de nombreuses connexions d'entrée et de sortie, elle peut contrôler plusieurs parties d'un système à la fois.Cela fonctionne également bien avec les minuteries, donc les actions peuvent se produire au bon moment.Ceci est important dans des endroits comme les lignes de montage, où les machines doivent se déplacer et s'arrêter avec précision.Il est également assez fort pour fonctionner dans des endroits où il pourrait y avoir beaucoup de bruit électrique ou de chaleur, qui sont courants en milieu industriel.

Unités de commande du moteur

L'ATMEGA328P est idéal pour contrôler les moteurs, qui sont utilisés dans de nombreuses machines et gadgets modernes.Qu'il s'agisse de faire tourner les roues d'un robot, de déplacer les bras d'un drone ou d'alimenter un tapis roulant, cette puce peut faire le travail.Il peut contrôler à quelle vitesse le moteur tourne, dans quelle direction il tourne, et même l'arrêter en douceur.Cela est possible car la puce a quelque chose appelé modulation de largeur d'impulsion.Pensez-y comme faire tourner un gradateur léger de haut en bas pour changer la luminosité.L'ATMEGA328P utilise une idée similaire pour contrôler la quantité de puissance du moteur.Cela permet des changements de vitesse lisse et un meilleur contrôle sur le mouvement.C'est une raison clé pour laquelle cette puce est si courante dans les projets robotiques et les machines automatiques.

CONTRÔLE ET MODE DE COMMUTATION Alimentation d'alimentation (SMPS)

L'ATMEGA328P est également utilisé pour contrôler les appareils à l'intérieur de l'alimentation électrique.Dans l'électronique moderne, il est important de gérer soigneusement la puissance, en particulier dans les appareils qui utilisent des batteries ou qui doivent être économes en énergie.La puce peut surveiller la tension et le courant à l'aide de capteurs, puis ajuster la quantité d'alimentation fournie.Un exemple est en mode d'alimentation en mode commutateur (SMPS), qui sont des circuits spéciaux qui changent de l'électricité d'une forme à l'autre tout en économisant de l'énergie.L'ATMEGA328P aide à contrôler le moment où l'alimentation s'allume et éteint, ce qui rend l'ensemble du processus plus efficace.Il peut également vérifier des problèmes tels que la surchauffe ou les pointes d'alimentation et fermer les choses si nécessaire pour éviter les dommages.Cela en fait un choix intelligent pour les tâches liées à l'énergie dans les chargeurs, les conducteurs LED et les appareils alimentés par batterie.

Lecture du signal et traitement des données (signaux analogiques / numériques)

Une autre compétence utile de l'ATMEGA328P est la lecture et le traitement des signaux du monde extérieur.De nombreux capteurs comme les capteurs de température, les capteurs d'éclairage et les capteurs de pression envoient des signaux sous forme de tensions.Ceux-ci sont appelés signaux analogiques.La puce peut les lire via son ADC intégré (convertisseur analogique-numérique), ce qui transforme ces signaux en valeurs numériques que le microcontrôleur peut comprendre.Après avoir lu le signal, l'ATMEGA328P peut effectuer un traitement simple.Par exemple, si la température devient trop élevée, elle pourrait allumer un ventilateur.Ou si un capteur de lumière détecte qu'il fait noir, il pourrait allumer une LED.Cela rend la puce parfaite pour des appareils tels que les stations météorologiques, les systèmes de domotique et les gadgets intelligents qui doivent réagir aux changements dans l'environnement.

Gestion d'affichage et d'interface

De nombreux appareils ont besoin d'un moyen pour les gens de voir des informations ou de donner des instructions.L'ATMEGA328P peut gérer les deux.Il peut afficher des données sur les petits écrans, comme les écrans LCD de caractère, les écrans LED ou même les petits panneaux OLED.En même temps, il peut lire ce que font les utilisateurs, en appuyant sur les boutons, en tournant les boutons ou en appuyant sur un panneau tactile.Cette capacité à «parler» à la fois à l'utilisateur et à la machine le rend idéal pour construire des panneaux de contrôle et des interfaces simples.Par exemple, dans un thermostat numérique, l'AMEGA328P peut afficher la température actuelle et permettre à l'utilisateur de modifier les paramètres.Il peut également bip ou clignoter des lumières pour donner des commentaires.Puisqu'il prend en charge les protocoles de communication comme I²C, SPI et UART, il peut facilement se connecter à d'autres puces et écrans également.

Développement commercial de produits intégrés

Parce qu'il est abordable, fiable et n'utilise pas beaucoup de puissance, l'atmega328p est utilisé dans de nombreux produits commerciaux.C'est un bon ajustement pour toutes sortes d'appareils de petits gadgets dans votre maison aux outils utilisés dans les usines.Il peut gérer les tâches de contrôle de base sans avoir besoin de pièces complexes supplémentaires, ce qui aide à maintenir les coûts bas.Beaucoup aiment la puce car il est petit et fonctionne bien dans des systèmes simples.Par exemple, un interrupteur d'éclairage intelligent ou une minuterie numérique peut avoir un atmega328p à l'intérieur.Il est également utile dans les produits qui fonctionnent sur des batteries car il peut passer en mode sommeil pour économiser de l'énergie.Cela en fait un choix fort pour tout, des appareils de maison intelligents aux appareils portables, aux outils de mesure.

Chip principal à Arduino Uno

Si vous avez déjà utilisé une planche Arduino Uno, vous avez déjà travaillé avec l'ATMEGA328P.C'est la puce principale qui exécute tous les programmes que vous téléchargez.Arduino a rendu cette puce très populaire en créant un moyen simple d'écrire et de télécharger du code à l'aide de l'Arduino IDE (un environnement de codage adapté aux débutants).L'ATMEGA328P est suffisamment puissant pour gérer les projets, mais assez simple pour que les nouveaux arrivants puissent le comprendre.Il existe également des milliers de bibliothèques et d'exemples gratuits en ligne, ce qui facilite l'utilisation de cette puce pour contrôler les moteurs, lire des capteurs, éclairer les LED, etc.Son utilisation large dans l'éducation et le prototypage est l'une des raisons pour lesquelles il est devenu un microcontrôleur si important.

Package de microcontrôleur ATMEGA328P

Le microcontrôleur ATMEGA328P est disponible en deux types de packages distincts, offrant une flexibilité pour diverses exigences de conception.

Figure 5. Package ATMEGA328P TQFP

Le Forfait du microcontrôleur ATMEGA328P fait référence à un package quadruple mince de 32 lampes (TQFP).Cet emballage comprend une taille corporelle de 7 mm × 7 mm, une épaisseur de corps de 1,0 mm et un pas de plomb de 0,5 mm.Il est conçu comme un paquet en plastique en plastique à profil mince, avec des fils s'étendant des quatre côtés.Le package TQFP est couramment utilisé dans les applications qui nécessitent une facilité de manipulation pendant l'assemblage et où la carte a suffisamment de surface pour s'adapter à l'empreinte de plomb.Son profil mince le rend adapté aux produits où la hauteur est une considération, comme dans l'électronique grand public ou les systèmes intégrés avec des contraintes de boîtier.

Figure 6. Package ATMEGA328P QFN

Le Package PN est une version quadruple à 32-laads à niveau plat (QFN) du microcontrôleur ATMEGA328P.Il est disponible dans un facteur de forme plus petit avec une taille corporelle de 5 mm × 5 mm et le même pas de plomb de 0,5 mm.Contrairement au TQFP, le package QFN n'a pas de leads saillants;Au lieu de cela, il dispose de coussinets sous le package pour le soudage de montage en surface.Cette conception permet une empreinte réduite sur le PCB et des performances thermiques et électriques améliorées.La taille compacte et la dissipation de chaleur efficace rendent le package QFN bien adapté aux applications limitées dans l'espace, telles que les appareils portables, les appareils IoT et les conceptions de circuits à haute densité.

Conclusion

L'ATMEGA328P se distingue par son excellent équilibre entre l'efficacité du traitement, les périphériques polyvalents, sa faible consommation d'énergie et la rentabilité.Avec des fonctionnalités telles que les performances basées sur RISC, la manipulation flexible des E / S, les riches interfaces de communication et la prise en charge de la programmation dans le système, il continue d'alimenter un large éventail d'applications de l'automatisation industrielle aux appareils grand public intelligents.Ce guide met en évidence pourquoi l'ATMEGA328P reste une pierre angulaire dans le développement du système intégré, offrant à la fois la fiabilité et l'adaptabilité dans d'innombrables scénarios de conception.
