Guide complet des transistors 2N3906, 2N2222 et 2N3904

Les 2N3906, 2N2222 et 2N3904 sont des transistors largement utilisés dans l'électronique, chacun conçu à des fins spécifiques telles que l'amplification des signaux et les courants de commutation.Cet article donne un aperçu de leurs fonctionnalités, applications et spécifications, vous aidant à comprendre leur fonctionnalité et leurs différences.Que vous construisiez des circuits pour des utilisations de base ou avancées, ces transistors offrent la fiabilité et les performances.

Catalogue

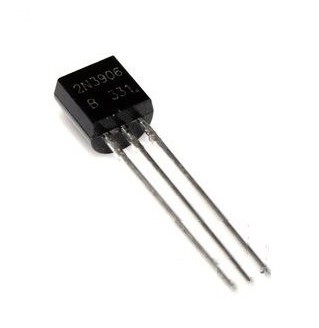

Introduction au transistor 2N3906

Le 2N3906 Le transistor est un choix populaire pour les tâches qui impliquent une amplification et une commutation à faible puissance.Il fonctionne bien dans les circuits où des quantités modestes de courant et de tension sont nécessaires, ce qui le rend fiable pour diverses applications quotidiennes.Ce transistor fait partie du type PNP, ce qui signifie qu'il conduit le courant lorsque la base est maintenue bas par rapport à l'émetteur.Pour ceux qui travaillent avec des conceptions compactes, le 2N3906 a également une version montée en surface appelée MMBT3906, offrant une polyvalence sur différentes configurations.Que ce soit utilisé pour la commutation ou l'amplification, le 2N3906 est conçu pour fonctionner efficacement sans être trop complexe.

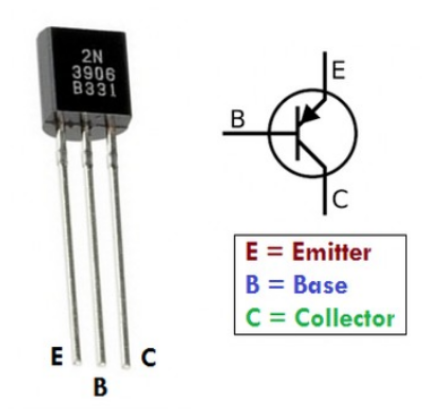

Configuration de la broche de 2N3906

Numéro d'épingle	Nom de broche	Description
1	Émetteur	Le courant s'écoule à travers l'émetteur
2	Base	Contrôle le biais du transistor
3	Collectionneur	Les flux de courant à travers le collecteur

Aperçu du transistor 2N2222

Le 2N2222 est l'un des transistors les plus reconnus, évalués à sa capacité à gérer les besoins de courant faible à moyen et d'énergie.Il appartient à la catégorie NPN, ce qui signifie qu'il est activé lorsque la base est plus positive que l'émetteur.Ce transistor est parfait pour une utilisation générale, tels que l'amplification des signaux ou agir comme un interrupteur dans les circuits.Initialement introduit dans un emballage Metal Can, il est depuis devenu disponible dans des options plus compactes, ce qui le rend adaptable à diverses exigences de projet.Le 2N2222 est conçu pour offrir des performances fiables tout en restant simple à utiliser dans différentes conceptions de circuits.

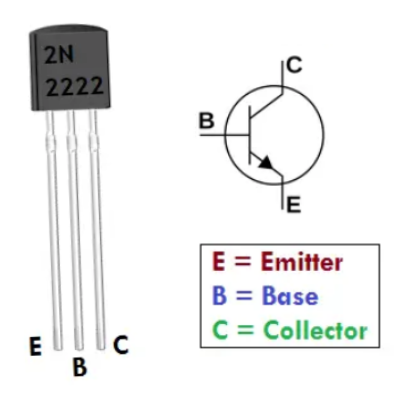

Configuration de la broche de 2N2222

Épingle	Taper	Fonction
1	Émetteur	Cette épingle agit comme une entrée;Le courant entre dans le transistor d'ici.Indiqué par «e».
2	Base	Contrôle le biais du transistor.Indiqué par «b».
3	Collectionneur	Cette épingle agit comme une prise;Le courant sort du transistor d'ici.Indiqué par «c».

Introduction au transistor 2N3904

Le 2N3904 est un transistor NPN bien connu qui est couramment utilisé pour amplifier et changer de tâches en électronique.Il est particulièrement adapté aux projets où un faible courant et une tension moyenne sont nécessaires.Le transistor fonctionne efficacement et peut gérer des vitesses modérément rapides, ce qui le rend adapté à une gamme d'applications simples.Sa conception simple garantit qu'il est facile à intégrer dans différents circuits, que ce soit pour des projets personnels ou une utilisation professionnelle.Compact et fiable, le 2N3904 est devenu une option incontournable pour les utilisateurs à la recherche d'un équilibre de performances et de facilité d'utilisation.

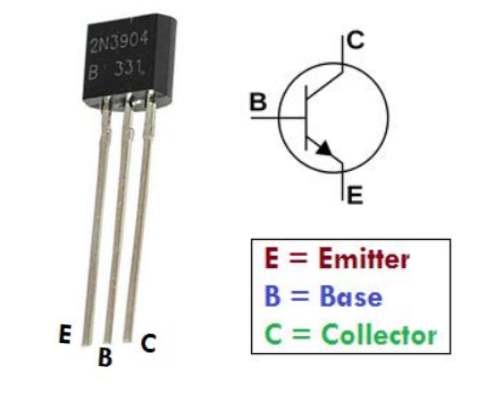

Configuration de la broche de 2N3904

Numéro d'épingle	Nom de broche	Description
1	Émetteur	Le courant s'écoule à travers l'émetteur
2	Base	Contrôle le biais du transistor
3	Collectionneur	Le courant circule à travers le collecteur

Modèles CAO de 2N3906, 2N2222 et 2N3904

Modèle CAO 2N3906

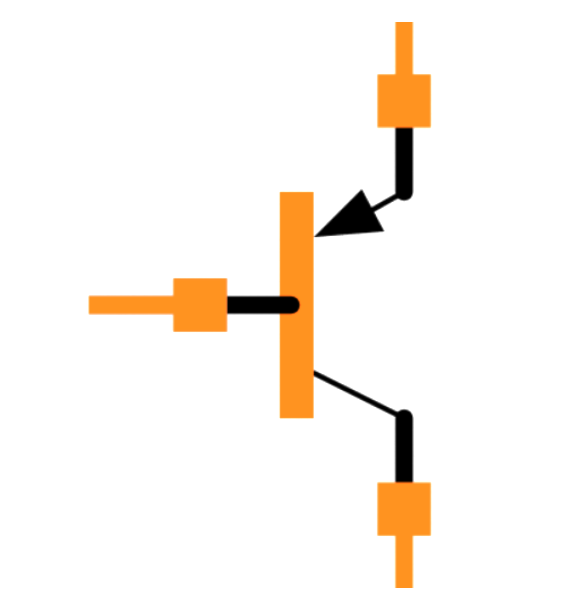

Symbole 2N3906

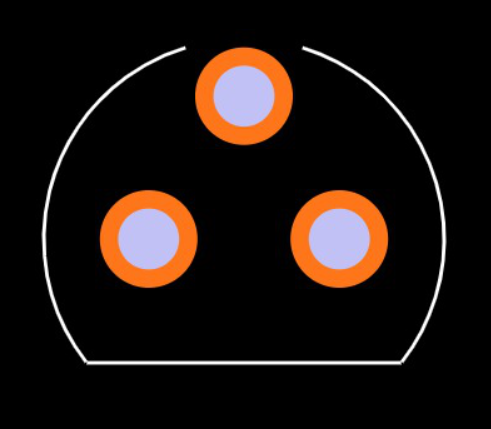

2N3906 Empreinte

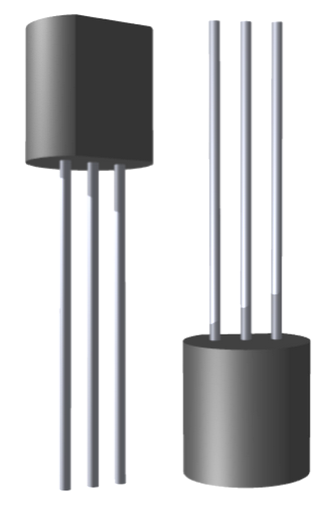

Modèle 3N3906 3D

Modèle CAO 2N2222

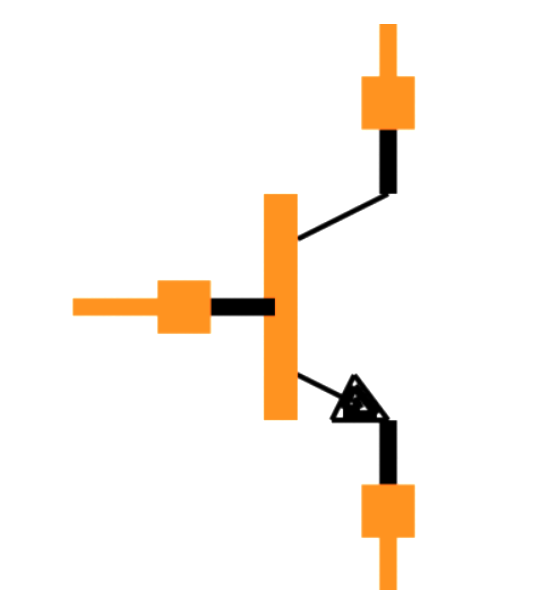

Symbole 2N2222

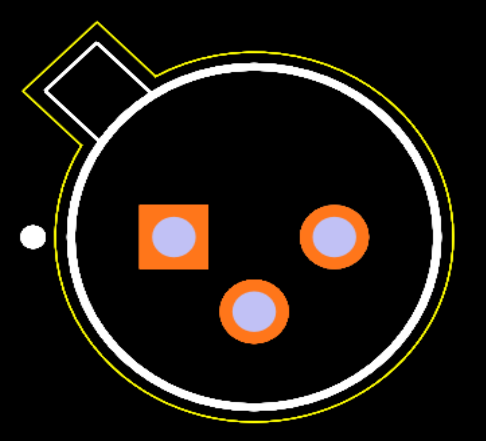

2N2222 Empreinte

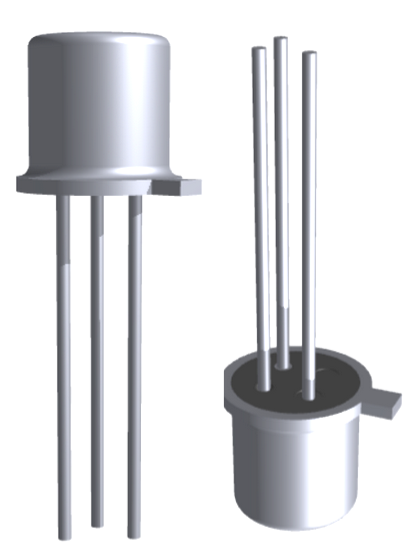

Modèle 3N2222 3D

Modèle CAO 2N3904

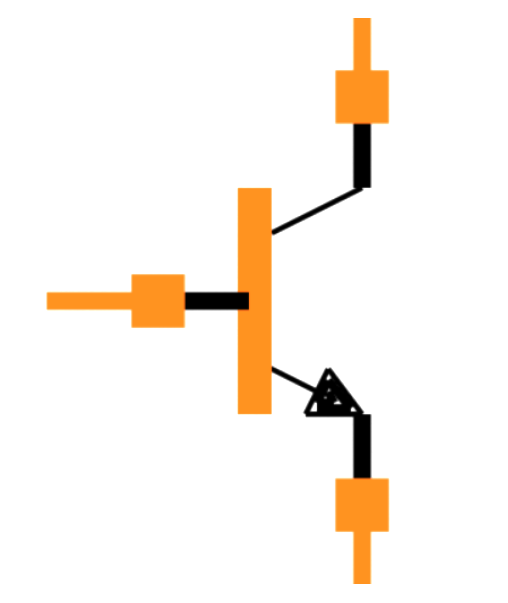

Symbole 2N3904

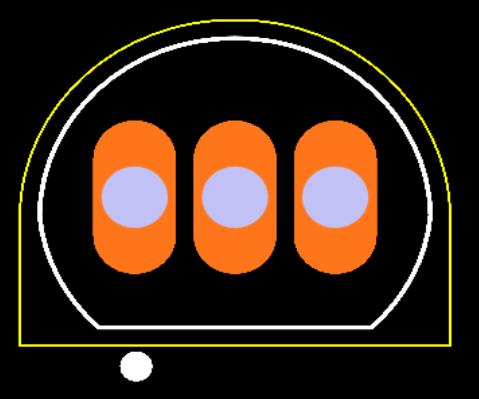

2N3904 Empreinte

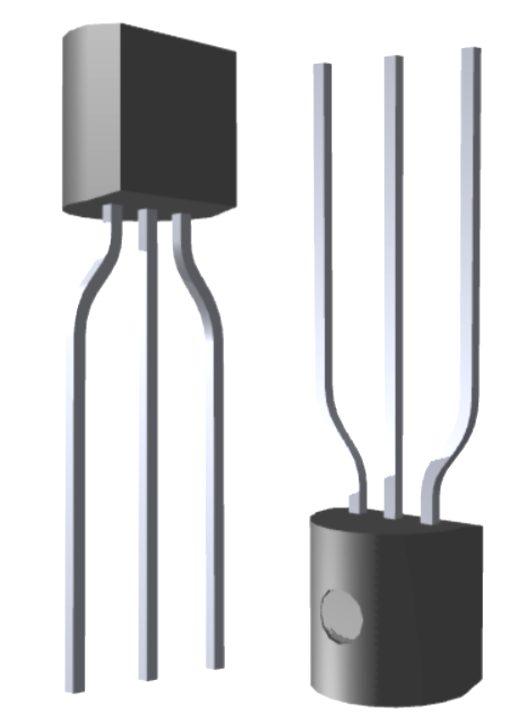

Modèle 3N3904 3D

Comparaison des spécifications de 2N3906, 2N2222 et 2N3904

Spécifications techniques, caractéristiques, caractéristiques et composants avec des spécifications comparables de 2N3906, 2N2222 et 2N3904.

Fonctionnalité	2N3906	2N2222	2N3904
Taper	Pnp	NPN	NPN
Package (tht)	To-92	À 18	To-92
Tension collector-base	60V	60V	60V
Tension collectionneur-émetteur	40V	30V	40V
Tension d'émetteur	6V	5V	6V
Courant de collecteur	0,2a	0,8a	0,2a
Dissipation du collecteur	0,625W	1.2W	0,625W
Gain de courant CC (HFE)	100 à 300	30 à 300	100 à 300
Fréquence de transition	300 MHz	250 MHz	300 MHz
Plage de température de la jonction	-55 ° C à + 150 ° C	-65 ° C à 200 ° C	-55 ° C à + 150 ° C
Type de montage	À travers le trou	À travers le trou	À travers le trou

Caractéristiques clés de 2N3906, 2N2222 et 2N3904

Caractéristiques de 2N3906

• Conception du transistor PNP pour les applications de faible puissance

Le 2N3906 est conçu comme un transistor PNP, ce qui le rend idéal pour la manipulation des tâches comme l'amplification et la commutation de faible puissance.Ce type de transistor est activé lorsque la base est maintenue à une tension inférieure que l'émetteur, ce qui le rend adapté aux circuits qui nécessitent un flux de courant contrôlé.

• Gain de courant CC maximum (HFE) de 300

Ce transistor offre un gain de courant en courant continu jusqu'à 300.

• Capacité actuelle du collecteur continu de 200 mA

Le 2N3906 peut gérer un courant de collecteur continu de 200 mA, lui permettant de gérer des charges modérées dans les circuits à petite échelle.Cela le rend polyvalent pour les tâches qui ne nécessitent pas de courant extrêmement élevé.

• Tension de base d'émetteur (VBE) de 5V

Avec une tension de base d'émetteur de 5V, le transistor peut fonctionner dans une plage de sécurité pour la plupart des applications de faible puissance.Cette fonctionnalité garantit des performances stables dans les circuits qui nécessitent une amplification de commutation ou de signal.

• Tension collector-émetteur (VCE) de 40V

Le 2N3906 prend en charge une tension collector-émetteur de 40V, ce qui le rend fiable pour les circuits fonctionnant dans cette plage de tension.Cette flexibilité vous permet de l'utiliser dans une variété de conceptions électroniques simples.

• Disponibilité du package à 92

Ce transistor est disponible dans le package TO-92, qui est compact et facile à manipuler.Sa taille et sa conception le rendent pratique à utiliser, que vous prototypée ou que vous travailliez sur des installations permanentes.

Caractéristiques de 2N2222

• Transistor NPN pour les applications polyvalentes

Le 2N2222 est un transistor NPN qui fonctionne efficacement à de nombreuses fins, tels que l'amplification des signaux et les courants de commutation.Il est activé lorsque la base est maintenue à une tension plus élevée que l'émetteur, ce qui le rend flexible pour différentes utilisations.

• Courant du collecteur maximum (IC) de 600mA

Ce transistor peut gérer un courant de collecteur allant jusqu'à 600 mA, ce qui le rend capable de gérer des charges plus grandes par rapport au 2N3906.Cette fonctionnalité vous permet de l'utiliser dans des circuits qui nécessitent plus de flux de courant.

• Tension collector-émetteur (VCE) de 40V

Avec une tension collector-émetteur de 40V, le 2N2222 convient aux circuits fonctionnant à ce niveau de tension.Il fournit des performances fiables dans les applications nécessitant ce niveau de tension.

• Fréquence de transition maximale de 300 MHz

Le 2N2222 offre une fréquence de transition de 300 MHz, lui permettant de fonctionner efficacement dans des circuits à grande vitesse.Cela en fait un excellent choix pour les applications impliquant un traitement rapide du signal.

• Disponible en 92 ou en métal

Ce transistor est disponible en deux options d'emballage: le package en plastique TO-92 ou le métal classique peut concevoir.Les deux options offrent une durabilité, tandis que le choix de l'emballage vous permet de sélectionner ce qui correspond le mieux à votre projet.

Caractéristiques de 2N3904

• Transistor NPN pour amplifier et changer

Le 2N3904 est un transistor NPN conçu spécifiquement pour amplifier les signaux et les courants de commutation dans les circuits électroniques.Sa conception simple garantit un fonctionnement fiable sur une gamme d'applications simples.

• Gain de courant CC maximum (HFE) de 300

Avec un gain de courant CC maximal de 300, le 2N3904 est capable d'amplifier efficacement les signaux d'entrée.Cela en fait un choix fiable pour les projets où la force du signal nécessite une amélioration.

• Capacité actuelle du collecteur continu de 200 mA

Le transistor peut gérer un courant de collecteur continu de 200 mA, lui permettant de gérer des charges modérées dans divers circuits.Il est particulièrement utile dans les applications de faible puissance.

• Tension collector-émetteur (VCE) de 40V

Le 2N3904 prend en charge une tension collector-émetteur de 40V, offrant une flexibilité pour différents types de circuits qui fonctionnent dans cette plage de tension.

• Disponibilité du package à 92

Ce transistor est également disponible dans le package TO-92, ce qui le rend compact et facile à intégrer dans vos projets.Sa taille garantit qu'il s'adapte bien, même dans les conceptions limitées dans l'espace.

Applications de 2N3906, 2N2222 et 2N3904

Applications de 2N3906

• Commutation de charges à haute tension et à faible tension

Le 2N3906 est fréquemment utilisé dans les circuits qui nécessitent la manipulation de haute tension et de courant faible.Sa capacité à changer et à contrôler efficacement de telles charges en fait un composant fiable pour des applications telles que la propagation de dispositifs plus petits ou la gestion des sorties de courant faibles à partir de sources de haute tension.

• Onduleurs et convertisseurs

Dans les conceptions de l'onduleur et des convertisseurs, le 2N3906 joue un rôle important dans la garantie de commutation en douceur et de transfert d'énergie.Il est particulièrement bien adapté à ces circuits en raison de sa capacité à gérer des niveaux de tension modérés tout en conservant des performances fiables sur des cycles répétés.

• Circuits clignotants lampes ou LED

Le 2N3906 est un excellent choix pour créer des circuits clignotants pour les lampes ou les LED.Son comportement de commutation fiable le rend idéal pour générer les modèles de marche cohérents requis dans les dispositifs de signalisation, l'éclairage décoratif ou les indicateurs de sécurité.

• Configurations de la paire Darlington

Lorsqu'il est utilisé dans une configuration de la paire Darlington, le 2N3906 augmente considérablement le gain de courant.Cela le rend particulièrement efficace pour amplifier les petits courants d'entrée pour entraîner des charges plus grandes, offrant un plus grand contrôle et une plus grande flexibilité dans la conception du circuit.

Applications de 2N2222

• Amplificateur et circuits de commutation

Le 2N2222 est largement utilisé dans les circuits où l'amplification ou la commutation est nécessaire.Sa capacité à gérer les niveaux de courant et de tension modérés lui permet de fonctionner de manière transparente dans une variété de conceptions électroniques, des amplificateurs de base aux systèmes de commutation plus complexes.

• Modules de conducteur moteur

Ce transistor est un choix préféré pour les modules de conducteur moteur, en particulier dans les applications nécessitant un contrôle fiable et efficace de la vitesse et de la direction du moteur.Sa capacité à gérer des courants plus élevés par rapport aux composants similaires le rend bien adapté à la conduite de petits moteurs de taille moyenne.

• Systèmes de capteurs

Dans les circuits de capteur, le 2N2222 sert d'amplificateur pour améliorer les signaux faibles ou comme un commutateur pour traiter les sorties des capteurs.Il se trouve couramment dans les systèmes où un traitement précis du signal est nécessaire, tel que les détecteurs de température ou de mouvement.

• RF et projets d'automatisation

Le 2N2222 est souvent utilisé dans les circuits RF (radiofréquence) en raison de sa capacité à fonctionner à des fréquences plus élevées.De plus, sa fiabilité et sa facilité d'utilisation en font un choix populaire pour les projets d'automatisation, où les performances cohérentes sont une priorité.

Applications de 2N3904

• Modules de conduite LED et relais

Le 2N3904 est un composant essentiel des circuits conçu pour entraîner des LED et des relais.Il fournit le contrôle nécessaire pour faire fonctionner ces appareils efficacement, garantissant des performances cohérentes dans des applications telles que les systèmes d'éclairage, les dispositifs de signalisation et les modules de commutation.

• Amplification audio et signal

Ce transistor excelle dans les circuits d'amplification audio, où il aide à améliorer la clarté et le volume des signaux sonores.Sa capacité à amplifier les signaux faibles le rend également adapté à une variété de tâches de traitement du signal, de l'équipement audio aux systèmes d'instrumentation.

• Contrôle de tension dans les appareils électroménagers

Le 2N3904 est couramment utilisé dans les circuits de commande de tension présents dans les appareils domestiques.Il aide à réguler efficacement les niveaux de tension, assurant le fonctionnement en douceur de composants tels que les minuteries, les régulateurs et d'autres systèmes de contrôle.Ses performances fiables en font un choix de confiance pour l'électronique des ménages.

Équivalents de 2N3906, 2N2222 et 2N3904

Équivalents de 2N3906

• BC557

• BC527

• 2N2907

Équivalents de 2N2222

• BC148

• PN2222

• BC637

Équivalents de 2N3904

• BC547

• BC548

• P2N2222A

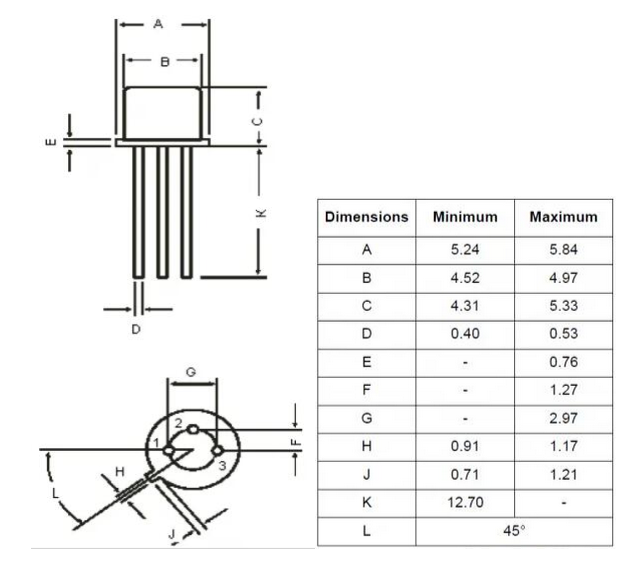

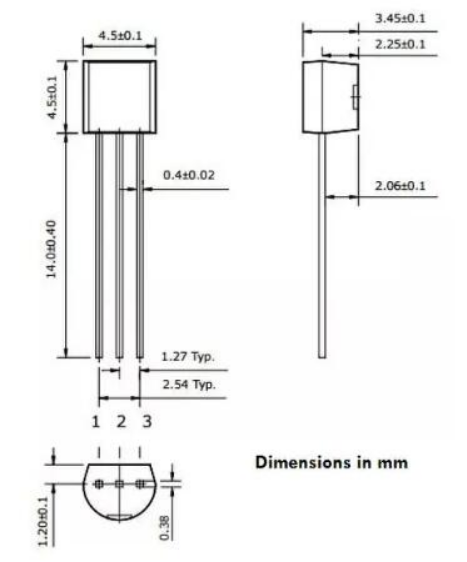

Dimensions du package de 2N3906, 2N2222 et 2N3904

Composants complémentaires de 2N3906, 2N2222 et 2N3904

PNP complémentaire de 2N2222: 2N2907

NPN complémentaire de 2N3906: 2N3904
